Mi a transzformátormag célja?

Minden elektromos áramrendszer szívében egy látszólag egyszerű, de mélyen kritikus komponens található: az elektromágneses fluxust csatornázó és korlátozó mágneses áramkör. Amikor a mérnökök és a beszerzési szakemberek kérik "mi a transzformátormag célja?" , a válasz messze túlmutat az alapvető fizikán. A transzformátor magok a feszültség átalakításának központi idegrendszereként szolgál, lehetővé téve az energia hatékony átvitelét a primer tekercsről a szekunder tekercsre, miközben minimalizálja a parazita veszteségeket. Jól megtervezett mágneses út nélkül a modern váltakozó áramú hálózatok túlzott hatékonysággal, túlzott fűtéssel és instabil feszültségszabályozással szenvednének. Ez a cikk átfogó, alkalmazás-orientált vizsgálatot nyújt a transzformátor magok , anyagbesorolásaik, szerkezeti változataik és kritikus szerepük a kortárs villamosenergia-infrastruktúrában – a közüzemi méretű alállomásoktól az intelligens gyári padlókig.

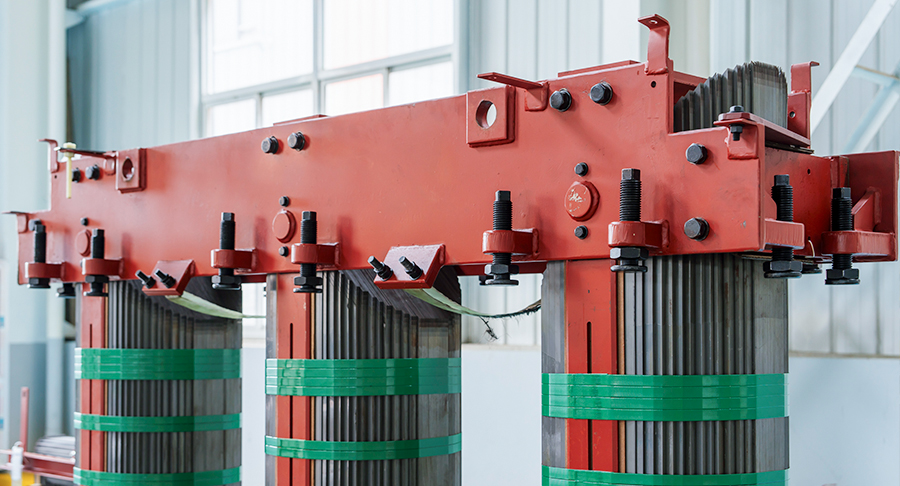

1. Mag-típusú transzformátormagok: A hagyományos munkaló

A mag-típusú konfiguráció jelenti a legszélesebb körben alkalmazott architektúrát a közepes és nagy teljesítményű alkalmazásokban. Ennél a kialakításnál a mágneses áramkör két függőleges szárból (lábból) áll, amelyeket felső és alsó járom köt össze, és az elsődleges és a szekunder tekercsek mindegyik szár köré vannak tekerve. Ezek alapvető célja transzformátor magok Az a célja, hogy alacsony reluktanciájú utat biztosítson a mágneses fluxus számára, biztosítva, hogy a primer tekercs által generált magnetomotoros erő túlnyomó része csatlakozzon a szekunder tekercshez. Mag típusú transzformátor magok jellemzően szemcseorientált szilíciumacél (CRGO) laminálásból készülnek, amelyek kivételes mágneses permeabilitással rendelkeznek a hengerlési irány mentén, közvetlenül csökkentve a gerjesztőáramot és az üresjárati veszteségeket.

Műszaki szempontból a mag-típusú kialakítás határozott előnyöket kínál a tekercselés hozzáférhetősége és a hűtési hatékonyság tekintetében. Mivel a tekercsek két különálló ágon vannak elosztva, a hőleadás egyenletesebb, ami nagyobb teljesítménysűrűséget tesz lehetővé a termikus határértékek túllépése nélkül. A tipikus alkalmazások közé tartoznak a megújuló energiatermelő gazdaságok lépcsőzetes transzformátorai, az 500 kVA-tól 50 MVA-ig terjedő ipari elosztótranszformátorok, valamint a vasúti rendszerek vontatási transzformátorai. A héj típusú alternatívákhoz képest mag típusú transzformátor magok kiváló rövidzárlatállóságot mutatnak a szimmetrikus fluxuseloszlásnak köszönhetően, amely minimálisra csökkenti a tekercsek mechanikai igénybevételét hibaállapotok esetén.

Átfogó kínálatunk transzformátor magok lefedi mind a szabványos, mind az egyedi mag-típusú geometriákat, a laminálási vastagság 0,23 mm és 0,35 mm között van, hogy egyensúlyba kerüljön a veszteségteljesítmény és a gyárthatóság. A Jiangsu Jingtianxia Electric Technology Co., Ltd. finomította magtípusú gyártósorát, hogy elérje a 97%-ot meghaladó halmozási tényezőt, biztosítva, hogy az effektív mágneses keresztmetszet szorosan megfeleljen az elméleti tervezési értékeknek. A több mint 46 professzionális műszaki tehetséggel dolgozó vállalat fejlett lézeres írástechnikákat alkalmaz a tartomány-finomítási veszteségek csökkentése érdekében, és olyan magokat szállít, amelyek következetesen megfelelnek vagy meghaladják az IEC és IEEE szabványokat.

A Core-Type kialakítások legfontosabb előírásai

• Tipikus teljesítménytartomány: 500 kVA – 50 MVA
• Fluxussűrűség: 1,5-1,7 T (CRGO anyag)
• Terhelés nélküli veszteségcsökkentés: 15–20%-kal alacsonyabb, mint a hagyományos melegen hengerelt magoknál
• Hűtési mód: Természetes olaj/levegő vagy kényszerített olajkeringtetés
• Preferált: Elosztó hálózatok, tengeri szélerőművek, nehézipar

2. Shell-típusú transzformátormagok: A fluxus visszatartásának maximalizálása

A mag típusú elrendezéssel ellentétben shell típusú transzformátor magok a tekercseket minden oldalról mágneses anyaggal veszi körül, hatékonyan "bezárva" a tekercseket a vasáramkörön belül. Ez a konfiguráció egy központi szárral rendelkezik, amely a fő fluxust hordozza, két visszatérő pályával (külső szár), amelyek kivételesen alacsony reluktanciát biztosítanak. Az elsődleges cél ugyanaz – a mágneses fluxus irányítása és koncentrálása –, de a héj típusú geometria jelentősen alacsonyabb szivárgási reaktanciát és jobb feszültségszabályozást ér el nagy terhelés mellett. Ezeket transzformátor magok különösen értékelik a nagyáramú, alacsony feszültségű alkalmazásokban, mint például a kemencetranszformátorok, az elektrolizáló üzemek egyenirányító transzformátorai és a nagyméretű UPS rendszerek.

A héj típusú kialakítások szerkezeti integritása nagyobb mechanikai szilárdságot tesz lehetővé, így alkalmasak olyan telepítésekre, ahol rendkívül nagy a rövidzárlati erő. Ezen túlmenően, mivel a fluxus szimmetrikusan oszlik meg a két külső ág között, a nettó mágneses kiegyensúlyozatlanság minimálisra csökken, csökkentve a hallható zajt és a szórt veszteségeket a szomszédos fémszerkezetekben. Ennek a teljesítménynek azonban a megnövekedett anyagfelhasználás és a bonyolultabb laminálási egymásra rakás ára, ami növeli a teljes gyártási költséget. Külsőleg kritikus alkalmazásokhoz, ahol a megbízhatóság és a feszültségstabilitás a legfontosabb, héj típusú transzformátor magok továbbra is az előnyben részesített választás a magasabb előzetes befektetés ellenére.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. szabadalmazott automatizált rakodóberendezései és precíziós vágórendszerei révén kezeli ezeket a gyártási kihívásokat. A vállalat héj típusú maggyártása lépcsőzetes kötéseket és gérölt sarkokat használ az ízületek ellenállásának csökkentése érdekében, így a magveszteség 8–12%-kal alacsonyabb, mint a hagyományos tompalapos szerkezeteknél. Az intelligens műhelyraktári rendszerek és a valós idejű minőség-ellenőrzés integrálásával a Jiangsu Jingtianxia biztosítja, hogy minden héj típusú mag egyenletes áteresztőképességgel és mechanikai tűréssel hagyja el a gyárat, és támogatja a globális ügyfeleket az alumíniumkohászattól az adatközpontok tartalék energiaellátásáig terjedő iparágakban.

A Shell típusú magok megkülönböztető jellemzői

1. Kiváló rövidzárlati szilárdság a teljesen zárt tekercstartónak köszönhetően
2. Alacsonyabb szivárgási reaktancia (általában 5–8%, a mag típusú 10–15%-hoz képest)
3. Csökkentett szórt mágneses mezők, lehetővé téve a fázisok közötti kisebb távolságot
4. Magasabb anyagköltség, de hosszabb élettartam zord üzemi környezetben
5. Általánosan meghatározott elektrokémiai folyamatokhoz és nehéz hajtásokhoz

3. Amorf fém transzformátor magok: a következő generációs hatékonyság határa

Az amorf fémötvözetek, amelyeket gyakran fémüvegnek is neveznek, paradigmaváltást jelentenek a mágneses anyagok tervezésében. A hagyományos kristályos szilícium acéloktól eltérően ezek transzformátor magok Az olvadt állapotból történő gyors megszilárdulással (kioltással) keletkeznek, ami egy nem kristályos atomi szerkezetet eredményez, amely rendkívül alacsony koercitivitással és gyakorlatilag nulla magnetostrikcióval rendelkezik. Az amorf fém felhasználásának elsődleges célja transzformátor magok célja drasztikusan csökkenteni az üresjárati veszteségeket – jellemzően 60–70%-kal a prémium CRGO acélokhoz képest –, miközben fenntartja az összehasonlítható fluxussűrűséget (körülbelül 1,35–1,45 T). Ez rendkívül vonzóvá teszi az amorf magokat az elosztó transzformátorok számára, amelyek kis terhelés mellett, huzamosabb ideig üzemelnek, például lakossági hálózatokban és vidéki villamosítási projektekben.

Gyártási szempontból az amorf fém egyedi kihívásokat jelent: az anyag rendkívül vékony (körülbelül 0,025 mm) és köztudottan törékeny, ezért speciális vágó- és rakodóberendezésekre van szükség a mágneses teljesítményt rontó mikrotörések elkerülése érdekében. Ezenkívül a telítési fluxussűrűség alacsonyabb, mint a CRGO-nál, ami nagyobb magkeresztmetszetet tesz szükségessé azonos teljesítményhez. E hátrányok ellenére a csökkentett energiaveszteségből származó életciklus-költség-megtakarítások gyakran meghaladják a kezdeti prémiumot, különösen azokban a régiókban, ahol magas a villamosenergia-tarifa vagy szigorú szén-dioxid-csökkentési kötelezettség. Haladó transzformátor magok Az amorf ötvözetekből készült termékeket egyre gyakrabban használják környezetbarát építési projektekhez, elektromos járművek töltőközpontjaihoz és intelligens mikrohálózatokhoz, ahol minden wattóra számít.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. speciális feldolgozósorokat fejlesztett ki az amorf fémmagokhoz, amelyek alacsony feszültségű nyírási és lágyítási protokollokat tartalmaznak, amelyek megőrzik az anyag egyedi mágneses tulajdonságait. A vállalat több mint 46 K+F szakemberből álló műszaki csapata anyagtudósokkal együttműködve optimalizálja a maggeometriát a minimális ízületi veszteség érdekében, és 99,2% feletti teljes terhelési hatékonyságot ér el a prototípus egységek esetében. Az amorf alaptechnológiát intelligens keresztirányú vágógépekkel és automatizált logisztikával kombinálva a Jiangsu Jingtianxia kulcsrakész megoldást kínál, amely áthidalja a nagy hatékonyságú tervezést az ipari méretű gyártással, kiszolgálva a környezeti felelősséget és a működési kiválóságot egyaránt igénylő ügyfeleket.

Az amorf magok alkalmazási előnyei

• Üresjárati veszteségcsökkentés: akár 70% a hagyományos CRGO-hoz képest
• Ideális ciklikus terhelési profilokhoz (pl. éjszakai készenlét, szakaszos működés)
• Alacsonyabb üzemi hőmérséklet a csökkent hőtermelés miatt
• Meghosszabbított transzformátor élettartam (csökkentett szigetelés termikus öregedése)
• Előnyben részesítik a nulla nettó szén-dioxid-kibocsátási célokat követő közművek

Összehasonlító teljesítménymátrix

4. Step-Lap és gérbe vágott ízületi magok: Precíziós tervezés a veszteségminimalizálás érdekében

A magformák és anyagok makroszkopikus osztályozásán túl a belső hézaggeometria döntő szerepet játszik a mag általános teljesítményének meghatározásában. A lépcsőzetes illesztések, más néven lépcsőzetes vagy átlapolt illesztések, egymás utáni laminálási rétegeket helyeznek el eltolt átfedésekkel, hatékonyan elosztva a légrés reluktanciáját több interfész között. Ez a technika csökkenti a helyi fluxus telítettségét, amely a hagyományos tompakötéseknél fordul elő, csökkentve mind az üresjárati veszteségeket, mind a mágnesező áramot. A ferde illesztések ezzel szemben precíziós szögben (általában 45 fokos) vágásokat alkalmaznak a járom és a szárak sarokmetszéspontjain, igazítva a szemcseorientált acél gördülési irányát a fluxus útjához, hogy minimálisra csökkentsék az ellenállást az egyes kanyarokban. Haladó transzformátor magok integrálja mind a lépcsős, mind a gérbefutó funkciókat, hogy 10-15%-kal csökkentse a veszteséget az egyszerű tompakörű szerelvényekhez képest.

Az ezekhez a kötéstípusokhoz szükséges gyártási pontosság csúcskategóriás keresztirányú vágógépeket igényel CNC-vezérelt pengepozicionálással és valós idejű vastagságméréssel. A Jiangsu Jingtianxia Electric Technology Co., Ltd. jelentős összegeket fektetett be olyan automatizált maghalmozó berendezésekbe, amelyek több száz laminált rétegben tartják fenn a mikronszintű igazítást, biztosítva a légrés egyenletes eloszlását és az ismételhető elektromágneses teljesítményt. A vállalat lépcsőzetes magjait széles körben alkalmazzák az európai és észak-amerikai közműveknek szállított nagy hatásfokú elosztótranszformátorokban, ahol a szigorú környezetbarát tervezési előírások maximális veszteséghatárokat írnak elő. A gérbevágott sarokvágás és az automatizált egymásra rakás kombinálásával a Jiangsu Jingtianxia 97,5%-os halmozási tényezőt ér el a CRGO magok esetében, ami kézzelfogható energiamegtakarítást jelent a transzformátor 30 éves élettartama alatt.

Ezen túlmenően a vállalat intelligens műhelyraktározási rendszere nyomon követi az egyes laminálási tételeket a teljes gyártási láncon keresztül – a hasítástól és a vágástól a lágyításig és a végső ellenőrzésig – biztosítva a teljes nyomon követhetőséget és az ügyfél-specifikus minőségi terveknek való megfelelést. Ez a vertikális integráció, amelyet automatizált logisztikai gyártósorok támogatnak, lehetővé teszi a Jiangsu Jingtianxia számára, hogy gyors prototípus-készítést és rövid átfutási időt kínáljon az egyedi maggeometriákhoz, ami kritikus előny a szoros építési ütemtervű projekteknél.

Gyakran Ismételt Kérdések

1. kérdés: Mi az elsődleges különbség a mag típusú és a héj típusú transzformátormagok között?

A fő különbség a tekercstől a magig történő elrendezésben rejlik. Mag-típusban transzformátor magok , a tekercsek körülveszik a mágneses szárakat, míg a héj típusú kiviteleknél a mágneses áramkör több oldalról veszi körül a tekercseket. A core típusú jobb hűtést és alacsonyabb költségeket biztosít, míg a héj típusú alacsonyabb szivárgási reaktanciát és kiváló rövidzárlati szilárdságot biztosít nagyáramú alkalmazásokhoz.

2. kérdés: Hogyan csökkentik az amorf fém transzformátormagok az energiaveszteséget a hagyományos CRGO magokhoz képest?

Az amorf ötvözetekből hiányzik a kristályos szemcseszerkezet, ami gyakorlatilag kiküszöböli a mágneses anizotrópiát és 60-70%-kal csökkenti a hiszterézis veszteségeket. Ezenkívül nagyobb elektromos ellenállásuk (körülbelül háromszorosa a CRGO-énak) minimalizálja az örvényáram-veszteségeket, így a legenergiahatékonyabb megoldás az alacsony terhelési tényezővel rendelkező elosztó transzformátorok számára.

Q3: Milyen szerepet játszik a Jiangsu Jingtianxia Electric Technology Co., Ltd. a transzformátor mag ellátási láncában?

A Jiangsu Jingtianxia egy vertikálisan integrált gyártó, amely precíziós tervezést, gyártást és szállítást végez. transzformátor magok az összes főbb kategóriában. A vállalat több mint 46 műszaki szakértőt egyesít automatizált rakodó-, vágó- és raktározási rendszerekkel, hogy egyablakos megoldásokat kínáljon – a CRGO lépcsőzetes magoktól az amorf fémszerelvényekig –, amelyet szigorú minőség-ellenőrzés és globális logisztikai támogatás támaszt alá.

4. kérdés: Miért kritikus a kötés kialakítása (lépcsős vagy gérbevágott) a transzformátormag teljesítménye szempontjából?

Az ízület geometriája közvetlenül befolyásolja a mágneses reluktanciát a járom-végtag határfelületeken. A lépcsőzetes és gérölt kötések csökkentik a lokális telítettséget és fluxus szegélyt, ami 10-15%-kal csökkenti az üresjárati veszteségeket és a mágnesező áramot. A nagy hatásfokú transzformátorok esetében ezek a precíziós csuklós kialakítások elengedhetetlenek a szigorú energiaügyi előírások teljesítéséhez és a hosszú távú költségmegtakarítás eléréséhez.
