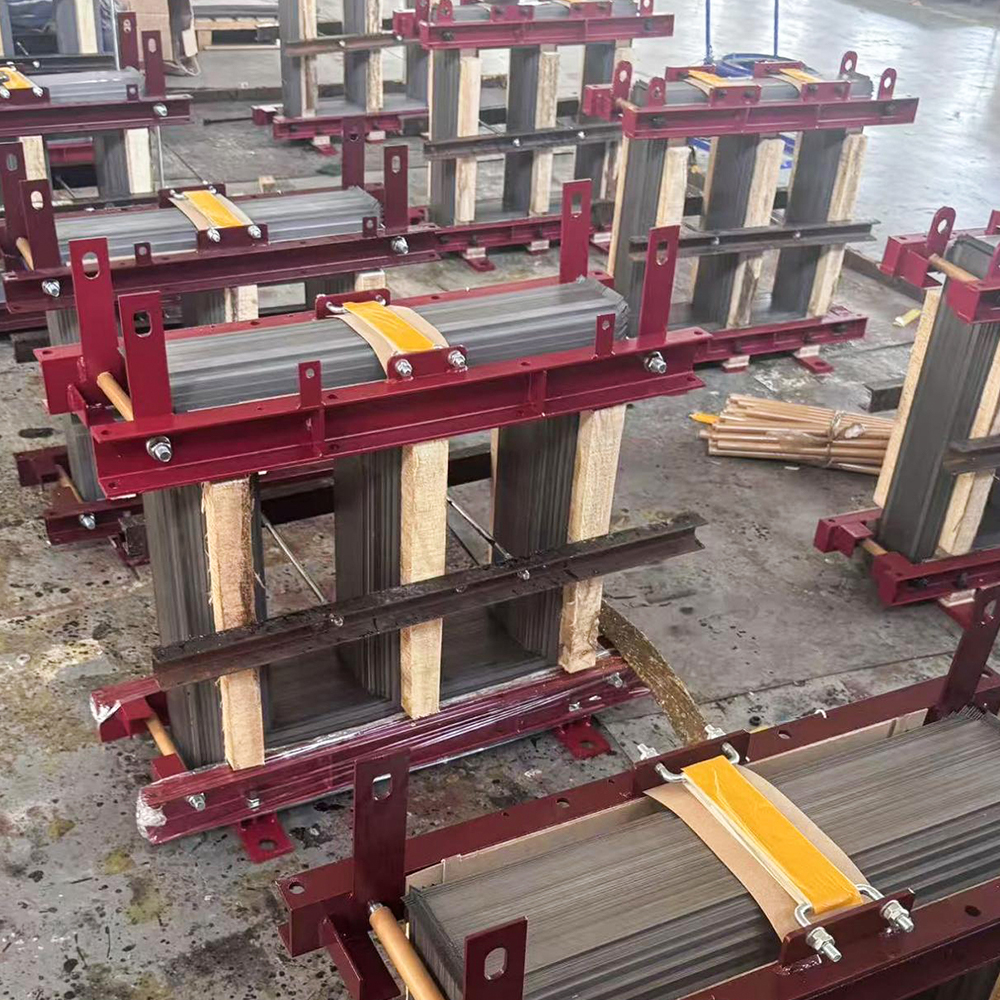

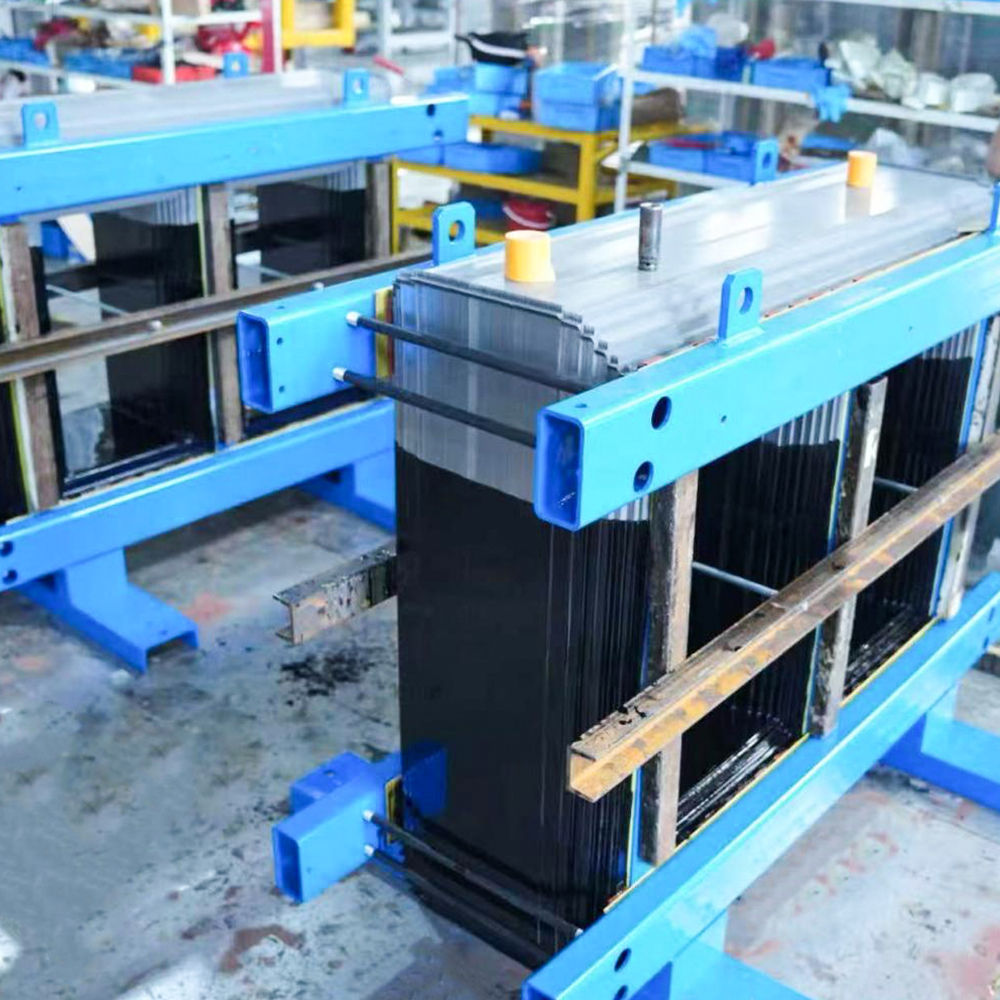

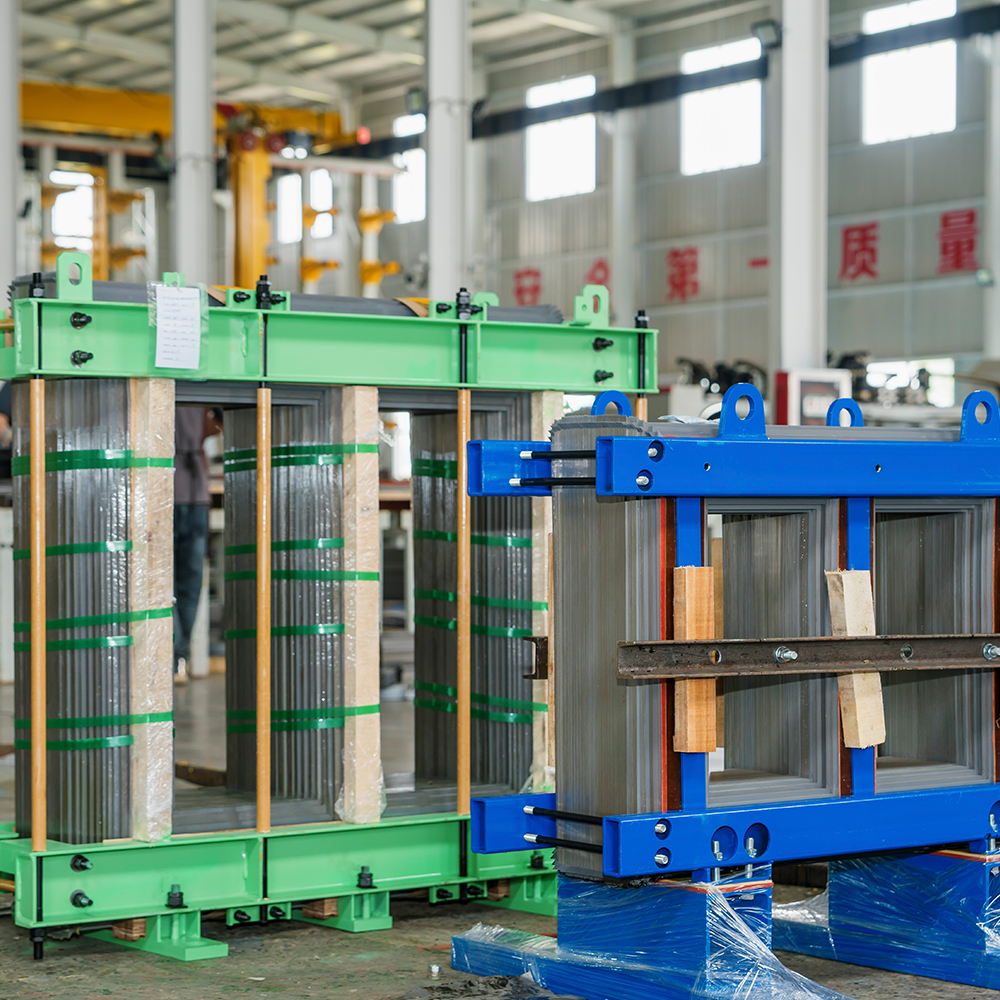

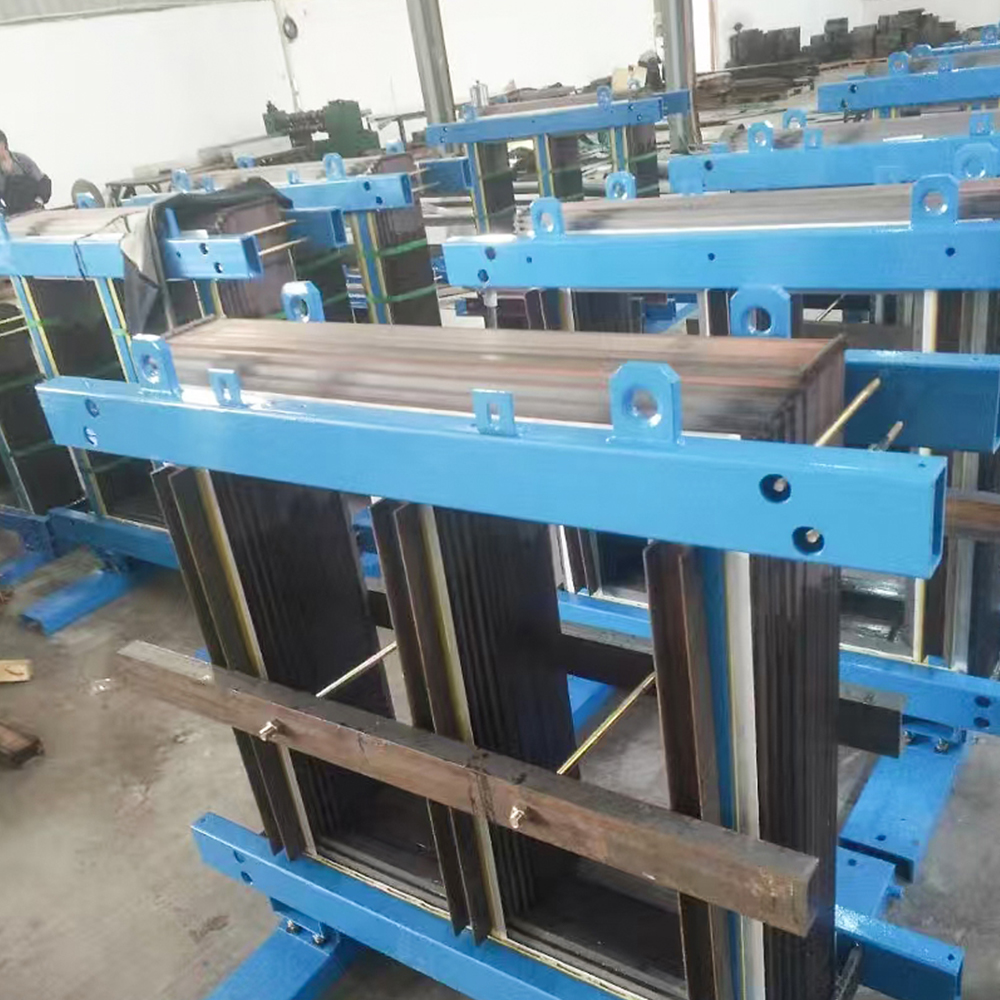

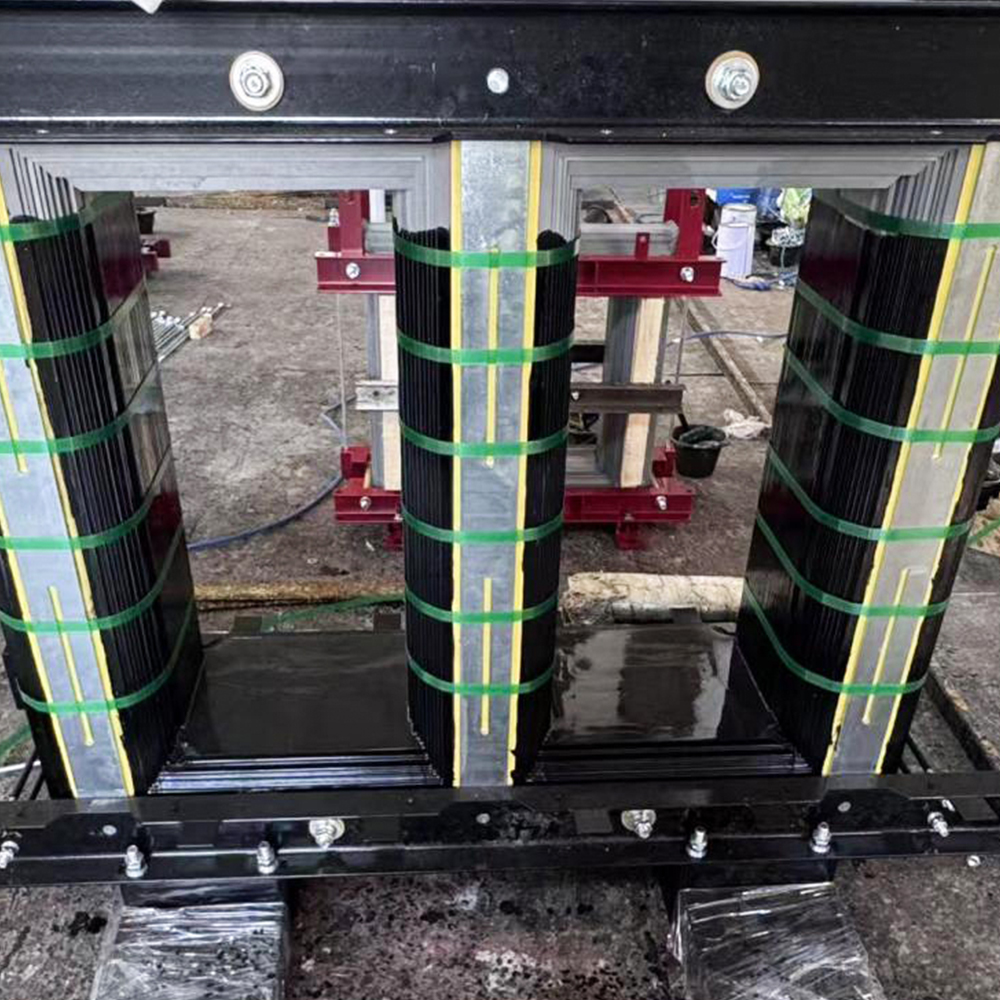

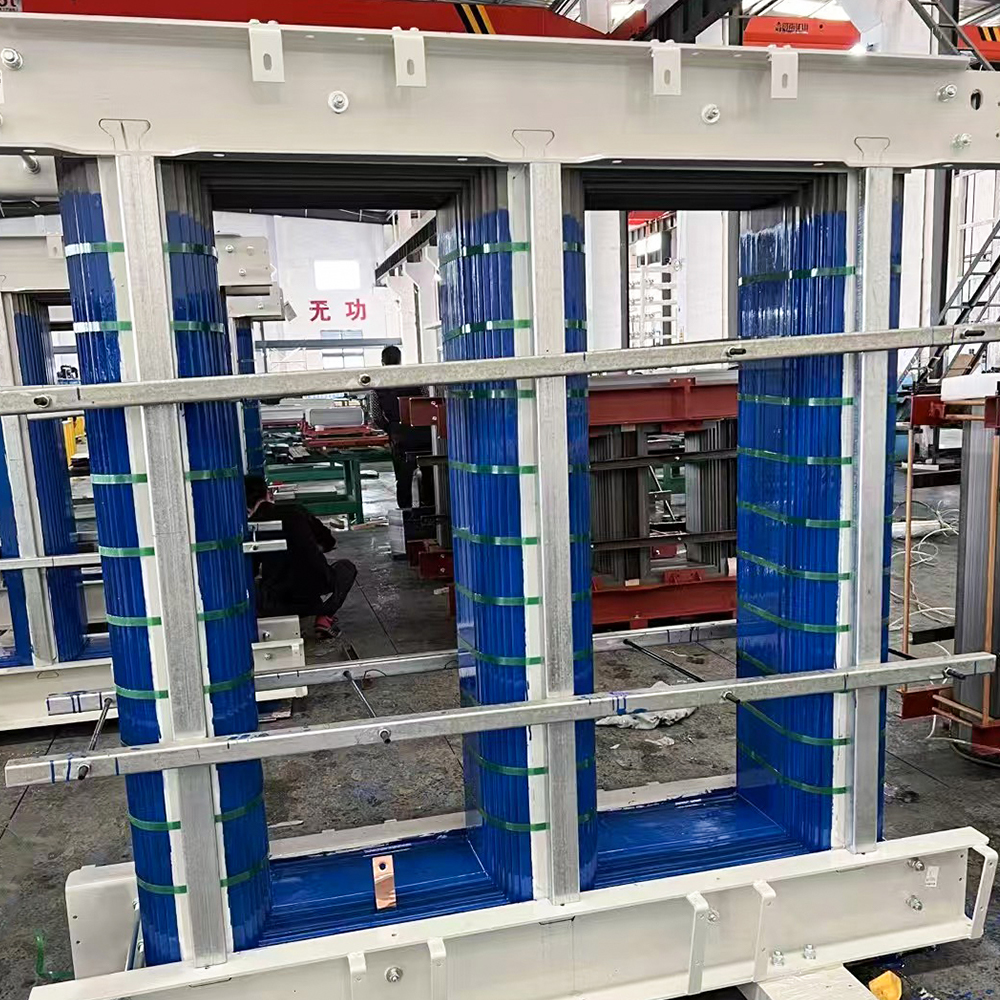

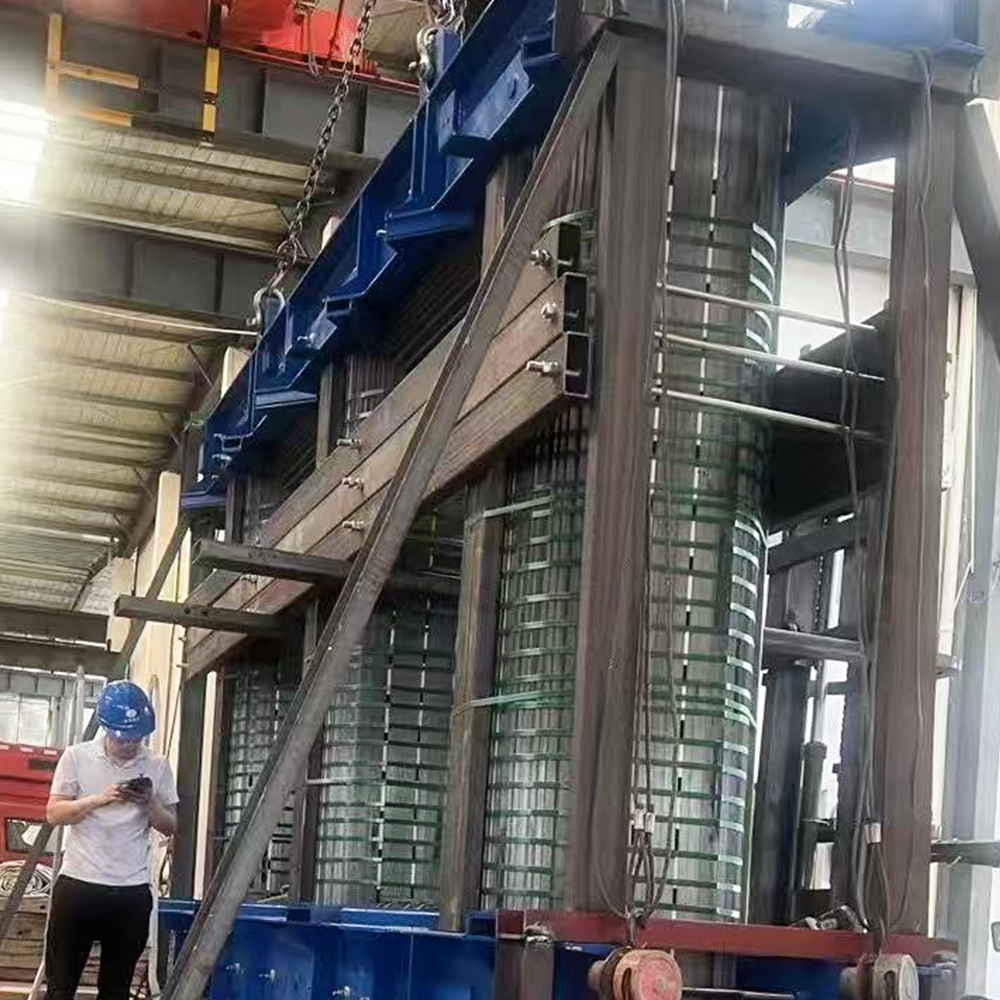

Bányászati ​​robbanásbiztos transzformátormag

Melyek a robbanásbiztos transzformátormagok gyakori meghibásodási módjai a bányákban?

A földalatti szénbányászat veszélyes környezetében az elektromos berendezéseknek olyan extrém igénybevételeket kell elviselniük, amelyek messze túlmutatnak a szokásos ipari alkalmazásokon. Ezek közül a bányászati robbanásbiztos transzformátor mag a lángálló transzformátor kritikus elektromágneses és mechanikai szíve. A szigorú tervezés ellenére azonban ezek a magok érzékenyek bizonyos meghibásodási módokra, amelyek a föld alatti bányákra jellemző termikus, mechanikai és kémiai stresszhatásokban gyökereznek. Ezeknek a meghibásodási módoknak a megértése nem pusztán akadémiai gyakorlat – elengedhetetlen a működési folytonosság, a biztonsági megfelelés és a költséghatékony karbantartás biztosításához. Ez a cikk szisztematikusan megvizsgálja a döntően befolyásoló meghibásodási mechanizmusokat bányászati robbanásbiztos transzformátor mags anyagtudomány, szerkezeti tervezés és valós bányászati gyakorlat támogatja.

1. Hő által kiváltott maglebomlás (túlmelegedés és szigetelés leromlás)

A legelterjedtebb hibamód a bányászati robbanásbiztos transzformátor mag túlzott hőtermelésből származik a zárt, rosszul szellőző, robbanásbiztos burkolaton belül. A szabványos transzformátorokban a természetes vagy kényszerített levegő cirkuláció elvezeti a magveszteségeket. A bányászat során a lezárt ház felfogja a hőt, aminek következtében a mag üzemi hőmérséklete folyamatosan emelkedik. Idővel ez a hőfeszültség felgyorsítja a rétegközi szigetelőbevonatok – jellemzően epoxi vagy lakk – öregedését, ami megnövekedett örvényáram-veszteségekhez és helyi forró pontokhoz vezet. Ha a maghőmérséklet meghaladja az osztályhatárt (gyakran F vagy H osztály a bányászati ​​minőségeknél), a szigetelés rideggé válik és megreped, ami interlaminációs rövidzárlatot tesz lehetővé. Ez a hőkioldás nemcsak a hatékonyságot csökkenti, hanem növeli a transzformátor általános hőmérséklet-emelkedését is, ami közvetlenül veszélyezteti a közeli tekercsszigetelés és a perselyek integritását. A földalatti hosszúfalú műveletek helyszíni adatai szerint a koraszülöttek körülbelül 38%-a bányászati robbanásbiztos transzformátor mags a cserék a tartós túlmelegedésnek tulajdoníthatók, különösen a nyári hónapokban, vagy amikor a szellőzőrendszerek átmenetileg leállnak. Ezenkívül a ciklikus hőtágulás és összehúzódás mechanikai feszültséget indukál a mag szorítószerkezetén, végül meglazítja a kötőrudakat és növeli a hallható zajt – ez a mag károsodásának másodlagos jelzője. Ennek enyhítésére bányászati robbanásbiztos transzformátor mag A kialakítások immár optimalizált mágneses áramkör-geometriákat tartalmaznak, amelyek csökkentik a fluxussűrűséget a sarkoknál, ezáltal csökkentve a helyi fűtést. A magas kockázatú bányákban azonban még fejlett tervezés mellett sem lehet megtárgyalni a rutin hőfelügyeletet és infravörös ellenőrzést.

Tipikus termikus hibajelzők:

• A felületi lakk elszíneződése vagy bugyborékolása a magkereten.
• Megnövekedett üresjárati áram és a normálnál magasabb tekercselési hőmérséklet.
• A magföldelés szigetelésének felgyorsult leromlása.

2. Mechanikus vibráció és befogási fáradtság

A földalatti bányászati berendezések kíméletlen mechanikai rezgések hatására működnek – folyamatos bányászok, nyírók és szállítószalagok, valamint gyakori talajmozgatás és robbantási tevékenység. A bányászati robbanásbiztos transzformátor mag el kell viselnie ezeket a dinamikus erőket anélkül, hogy a rétegelt elemek elmozdulnának vagy a rögzítőkonzolok eltörnének. Gyakori meghibásodási mód a magrögzítő rendszer (csavarok, lemezek és nyomóujjak) fokozatos meglazítása, amely lehetővé teszi az egyes laminálólapok önálló rezgését. Ez az ingerlékeny mozgás lekoptatja a szigetelőbevonatot az érintkezési széleken, és vezetőképes törmeléket képez, amely áthidalhatja a laminált rétegeket, ezáltal keringő áramot és helyi túlmelegedést hoz létre. Szélsőséges esetekben a hosszan tartó vibráció a magszár vagy a járomrétegek fáradásos repedését okozza, különösen a lépcsős kötéseknél, ahol a mechanikai igénybevétel koncentrálódik. Az ilyen repedések növelik a mag reluktanciáját, növelik az izgalmas áramot és csökkentik a teljesítménytényezőt. Ezenkívül a meglazult szorítólemezek dörzsölhetik a tartály belső falát vagy a persely vezetékeit, ami földhibákhoz vagy részleges kisüléshez vezethet. A Jiangsu Jingtianxia Electric Technology Co., Ltd. ezzel foglalkozott nagy szilárdságú befogási konszolidáció és speciális gyanta impregnálás , amely immobilizálja a teljes mag stacket és csillapítja a rezonanciafrekvenciákat. Szabadalmaztatott kialakításuk biztosítja, hogy még 10 g-os rezgésállósági tesztek alatt is (IEC 60068 szerint) bányászati robbanásbiztos transzformátor mag megőrzi méretstabilitását és elektromos teljesítményét. Ennek ellenére a karbantartó személyzetnek rendszeresen ellenőriznie kell a rögzítőelemek forgatónyomatékát, és részleges kisülési ellenőrzést kell végeznie, hogy a mechanikai károsodás korai jeleit észlelje, mielőtt katasztrofális meghibásodás következik be.

Gyakori mechanikai gyenge pontok:

1. Lépcsős ízületi régiók – ciklikus terhelés alatt a legérzékenyebbek a mikrotörésekre.
2. Szorítócsavar rögzítési pontjai – hajlamos a menetcsupaszításra vagy feszültségkorrózióra.
3. Magföldelő szalag – a differenciális tágulás és a vibráció miatt eltörhet.

3. Korrózió és nedvesség behatolása agresszív bányászati légkörben

A bányászati levegő tele van vízgőzzel, szénporral és agresszív gázokkal, például metánnal, hidrogén-szulfiddal és kén-dioxiddal. Még robbanásbiztos burkolatok esetén is a nedvesség a tömszelencéken, légtelenítő szelepeken vagy a tökéletlen hegesztési varratokon keresztül hosszabb ideig tartó használat során átdiffundálhat. Amikor a nedvesség behatol a bányászati robbanásbiztos transzformátor mag , a szilíciumacél rétegelt lemezek rozsdásodni kezdenek, különösen a vágott éleknél és a sorjazónákban. A rozsda nem csak növeli a hiszterézis veszteségét, hanem félvezető hídként is működik, elősegítve az interlamináris rövidzárlatokat és az örvényáram-keringést. Ezenkívül a mag felületére csöpögő savas bányavíz megtámadhatja a szigetelőbevonatot, felgyorsítva a lyukképződést és a szemcseközi korróziót. Egyes nagy sótartalmú szénbányákban klorid által kiváltott feszültségkorróziós repedést figyeltek meg a mag kötőrudakban és tartókereteiben, ami a teljes magszerkezetet veszélyezteti. A Jiangsu Jingtianxia Electric Technology Co., Ltd. speciális korróziógátló megoldást kínál: bányászati minőségű felületvédő bevonatok elektroforetikus felhordással, majd magas hőmérsékleten történő kikeményedés követi, amely 95%-os relatív páratartalom mellett is biztosítja a tapadást. Az övék bányászati robbanásbiztos transzformátor mag A változatokat 500 órán keresztül tesztelték sópermetező kamrákban (ASTM B117), nulla vörösrozsdával. Meghibásodás azonban akkor is előfordul, ha ezek a bevonatok a telepítés vagy karbantartás során megkarcolódnak, vagy ha a burkolat nedvszívó légtelenítőjét nem cserélik rendszeresen. A rendszeres szigetelési ellenállás-vizsgálat (IR) és a dielektromos abszorpciós arány (DAR) mérése továbbra is a nedvesség okozta maghibák elleni védekezés élvonalában.

Korrózióveszélyes zónák:

• Mag alsó lemezek – ahol a kondenzvíz felhalmozódik.
• Laminált élek – nyírás után bevonat nélkül, nagyon sérülékenyek.
• Földelési csatlakozási pontok – bimetál korrózió a réz és az acél között.

A három elsődleges meghibásodási kategórián túl az egyéb figyelemre méltó mechanizmusok közé tartozik a magszigetelés átmeneti túlfeszültség miatti dielektromos lebomlása, a vezetőképes szénport áthidaló rétegek által okozott szennyeződés, valamint a nem megfelelő emelés vagy szállítás miatti mechanikai sérülések. Ezek mindegyike előidézheti a transzformátor hirtelen meghibásodását, ami költséges termelési leállásokhoz és biztonsági kockázatokhoz vezethet. A Jiangsu Jingtianxia Electric Technology Co., Ltd. több mint 46 szakosodott műszaki mérnökkel kifejlesztett egy robusztus minőségirányítási rendszert, amely minden meghibásodási módot kezel a tervezéstől az értékesítés utániig. Az övék bányászati robbanásbiztos transzformátor mag A gyártósor valós idejű mágneses tulajdonságvizsgálatot, vibrációs öregedéskezelést és 100%-os szigetelési ellenállás-ellenőrzést tartalmaz. Ezenkívül a Jiangsu Jingtianxia Electric Technology Co., Ltd. személyre szabott alapmegoldásokat kínál – a kis 500 kVA egységektől a nagy 5 MVA-os csomagokig – mindezt optimalizált hőelvezetés és szerkezeti megerősítés a termékdefiníció szerint. Ez a holisztikus megközelítés nemcsak meghosszabbítja a mag élettartamát, hanem csökkenti a bányaüzemeltetők teljes birtoklási költségét is.

4. Részleges kisülés és a szigetelés romlása

Bár ritkább, mint a termikus vagy mechanikai meghibásodások, a részleges kisülés (PD) aktivitása a magrendszerben egyre nagyobb aggodalomra ad okot a nagyfeszültségű (6 kV feletti) bányászati transzformátorok esetében. Az interlamináris szigetelés üres hibái vagy a hőciklus által okozott mikrorepedések helyi elektromos mezőnövekedést okoznak. Hónapok alatt ezek a PD impulzusok erodálják a szigetelést, fokozatosan elszenesítik a környező gyantát, és vezető utakat hoznak létre. A teljes interlaminációs zárlat bekövetkezése után az érintett területen hatalmas keringő áram folyik, ami gyors helyi felmelegedést okoz, és potenciálisan tartályrobbanáshoz vezethet metán jelenlétében. Modern bányászati robbanásbiztos transzformátor mags A Jiangsu Jingtianxia Electric Technology Co., Ltd.-től vákuumnyomással impregnáltak (VPI) kiváló minőségű oldószermentes lakkkal, hatékonyan kitöltik az összes légrést és elnyomják a PD kialakulását. Ezen túlmenően a vállalat fejlett core rakodórobotokat alkalmaz, amelyek egyenletes nyomást biztosítanak minden egyes csomagon, minimalizálva az üregeket. Ezen intézkedések ellenére az ultra-nagyfrekvenciás (UHF) érzékelőket használó PD-monitorozás javasolt kritikus telepítéseknél, különösen a gázos bányákban, ahol a korai figyelmeztetés megakadályozhatja a katasztrófa eseményeket.

5. Külső tényezők – rövidzárlati elektrodinamikai erők

Bár maga a mag nem hordoz primer áramot, a transzformátor kivezetésein fellépő súlyos külső rövidzárlatok hatalmas elektrodinamikai erőket hoznak létre, amelyek a tekercseken keresztül jutnak a maghoz. Ezek az erők meghajlíthatják a magszorító gerendákat, eltolhatják a laminálást, vagy akár eltörhetik a magföldelő hevedert. Míg a ház robbanásbiztos, a belső mechanikai torzítások csökkenthetik a mágneses légrést, telítettséget és túlzott mágnesező áramot okozva. Az ismétlődő hibaesemények halmozottan deformálják a magot, eltolják B-H görbéjét, és növelik a zajt és a veszteségeket. A Jiangsu Jingtianxia Electric Technology Co., Ltd. ezt a saját tervezésével oldja meg bányászati robbanásbiztos transzformátor mag további merevítő bordákkal és nagy szakítószilárdságú átmenőcsavarokkal, amelyek 25-szörös névleges rövidzárlati áramnak maradandó deformáció nélkül ellenállnak. Házon belüli magvágó és egymásra rakható berendezéseik pontos méretszabályozást biztosítanak, így extrém hibaviszonyok között is megőrzi a mag elektromágneses integritását.

Gyakran Ismételt Kérdések

1. kérdés: Mi a leggyakrabban előforduló hibaüzemmód a bányászati robbanásbiztos transzformátormagnál a földalatti szénbányákban?

A hő által kiváltott szigetelésromlás a leggyakoribb hiba, amelyet a robbanásbiztos burkolaton belüli korlátozott hőelvezetés okoz. Ez a lakk ridegségéhez, az interlaminációs rövidzárlatokhoz és a mag progresszív túlmelegedéséhez vezet, amelyek együttesen az idő előtti magcserék közel 40%-át teszik ki.

Q2: Hogyan különbözteti meg a Jiangsu Jingtianxia Electric Technology Co., Ltd. a bányászati ​​robbanásbiztos transzformátormagokat a szabványos ipari magoktól?

A Jiangsu Jingtianxia Electric Technology Co., Ltd. bányászati ​​minőségű korróziógátló bevonatokat, nagy szilárdságú gyanta impregnálást alkalmaz a rezgéscsillapításhoz, valamint optimalizált mágneses áramköröket a hőmérséklet-emelkedés csökkentésére. Minden mag 100%-os hő- és mechanikai feszültség-ellenőrzésen esik át, ami biztosítja a gázos környezetre vonatkozó IEC/ATEX szabványoknak való megfelelést.

3. kérdés: Teljesen kiküszöbölhető a korrózió egy bányászati ​​robbanásbiztos transzformátormagon?

Nem, de minimalizálható. Még elektroforetikus bevonatoknál is előfordulhat, hogy a kezelés során fellépő karcolások vagy a tartály belsejében páralecsapódás rozsdásodást okozhat. A rendszeres IR vizsgálat, a szárítószer cseréje és a szemrevételezés kötelező. A Jiangsu Jingtianxia Electric Technology Co., Ltd. opcionális rozsdamentes acél burkolatot biztosít az extrém korrozív bányák számára.

4. kérdés: Milyen karbantartási időközök javasoltak a maghibajelzők figyeléséhez?

A nagy kockázatú bányák esetében negyedévente javasolt ellenőrzéseket végezni, beleértve a hőképalkotást, az üresjárati veszteség mérését és a részleges kisülési szűrést. Évente el kell végezni a teljes mechanikai nyomatékellenőrzést és a szigetelési ellenállás tesztet (500V vagy 1000V megger). A Jiangsu Jingtianxia Electric Technology Co., Ltd. távoli diagnosztikai szolgáltatásokat kínál IoT-képes érzékelőadatok felhasználásával az alapvető állapot előrejelzésére.

K5: Megjavítható-e a sérült bányászati ​​robbanásbiztos transzformátormag, vagy teljesen ki kell cserélni?

A kisebb problémák – például a meglazult rögzítőcsavarok vagy a felületi rozsda – a helyszínen orvosolhatók. Az interlaminációs rövidzárlatok, a repedt rétegek vagy az erős korrózió azonban általában teljes magcserét igényel. A Jiangsu Jingtianxia Electric Technology Co., Ltd. a leállási idő minimalizálása érdekében behelyezhető cseremagokat szállít azonos mágneses és méretbeli specifikációkkal.
