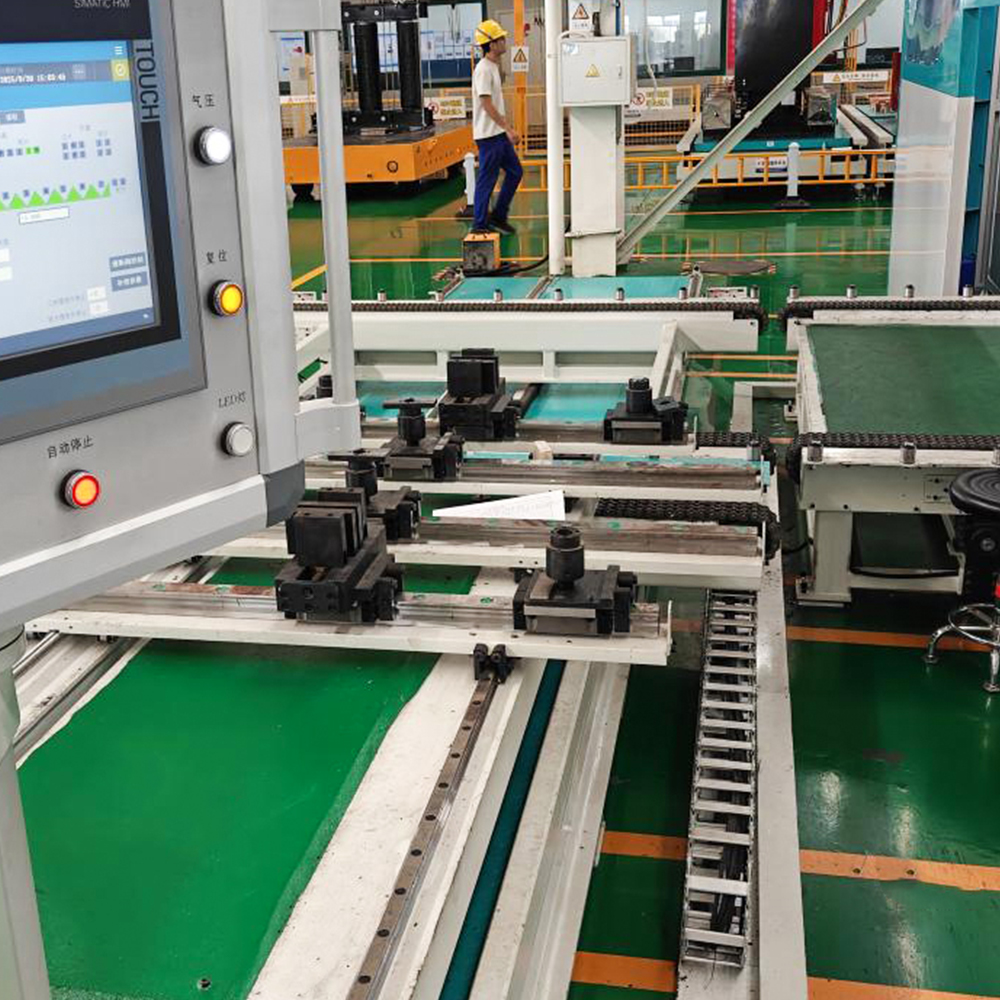

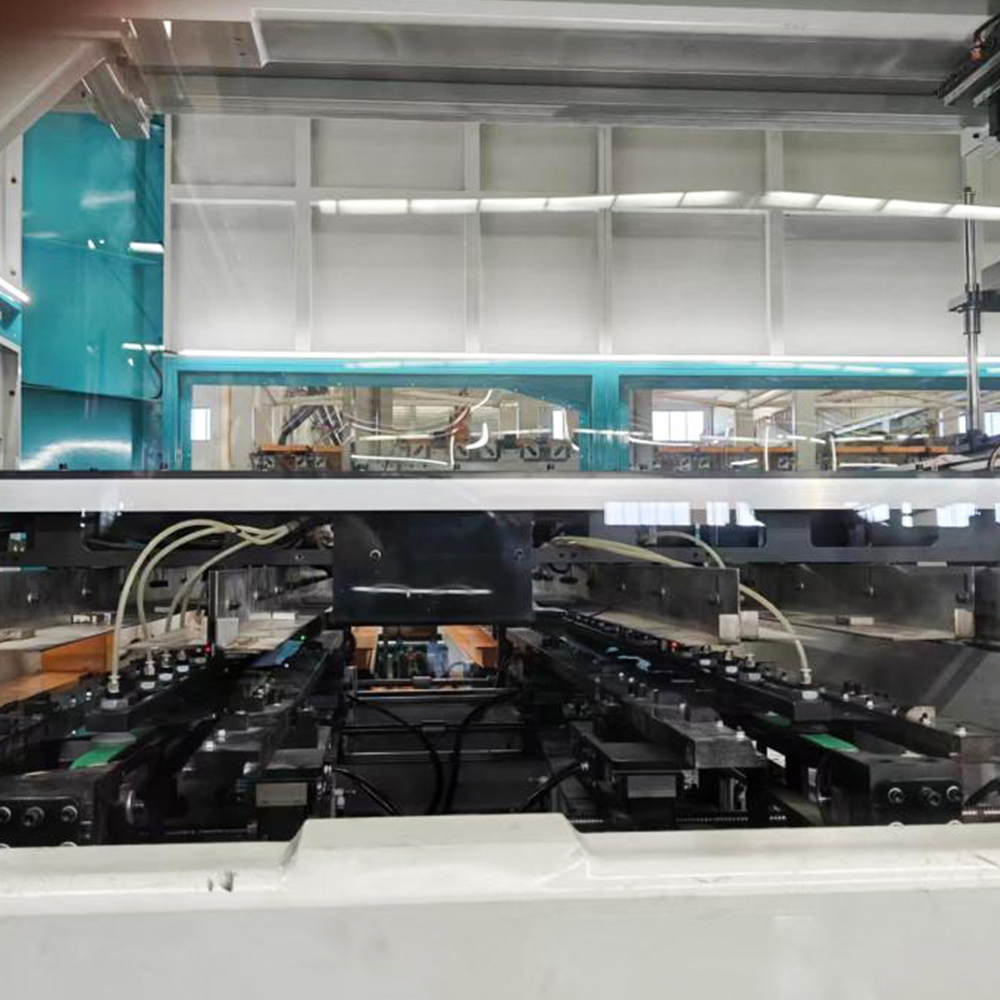

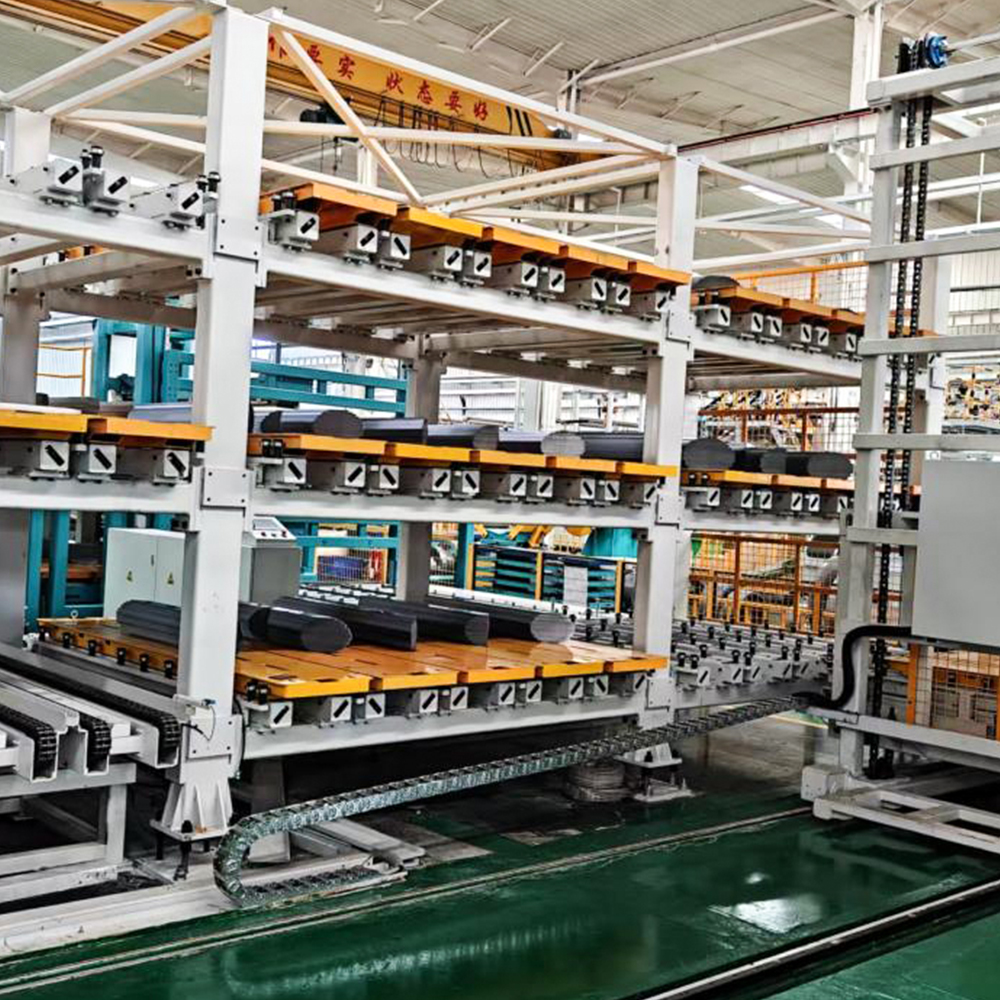

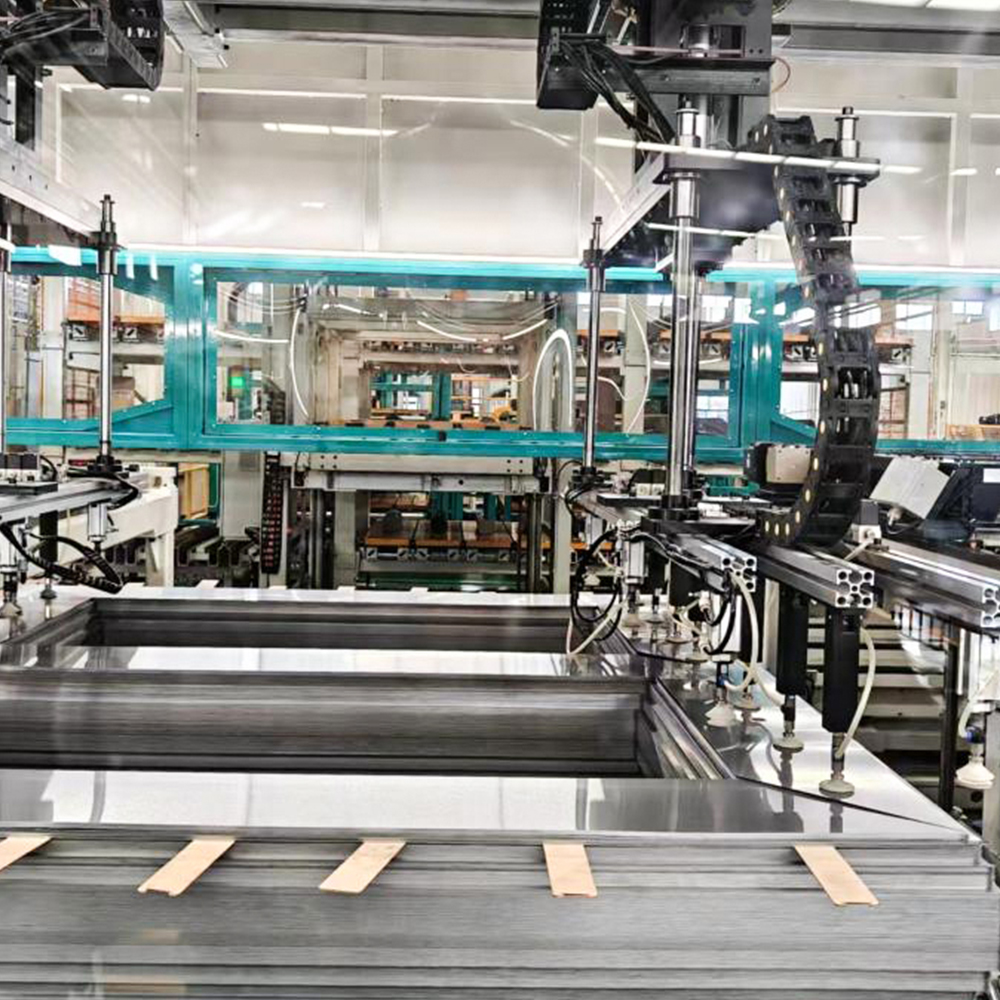

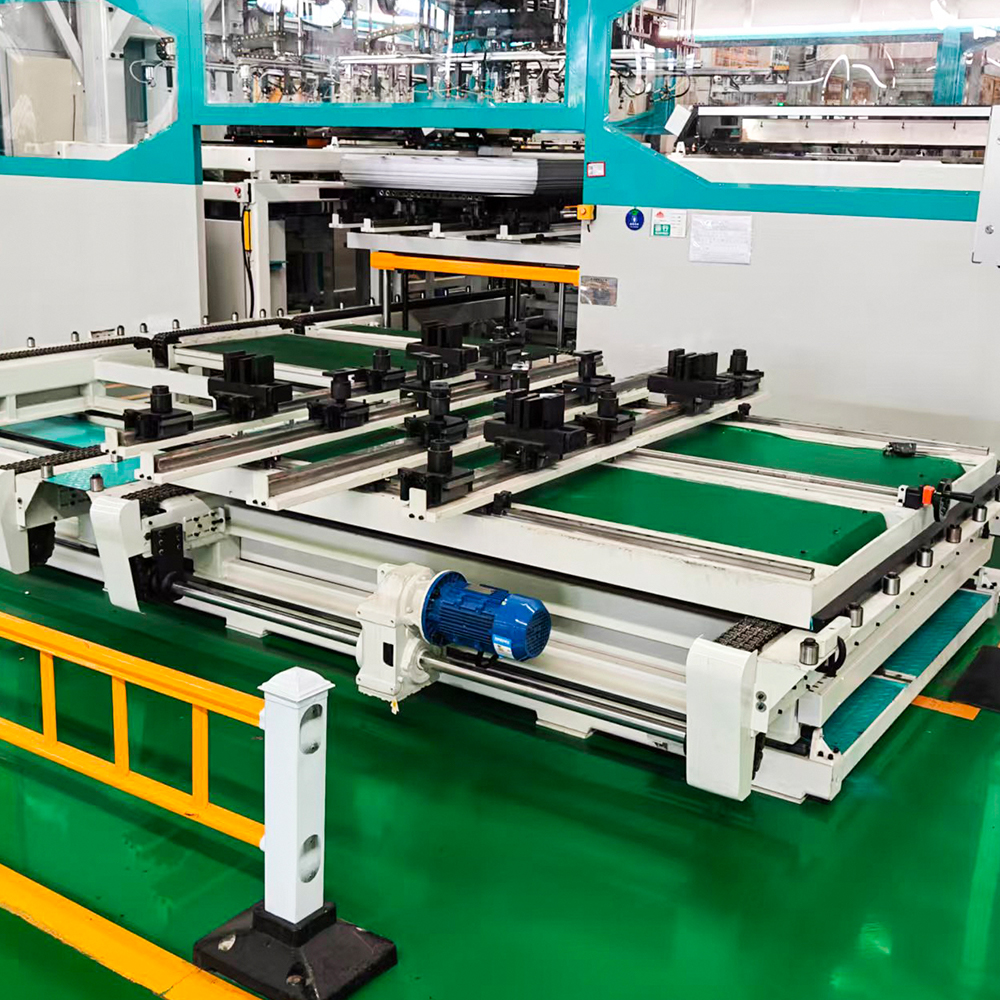

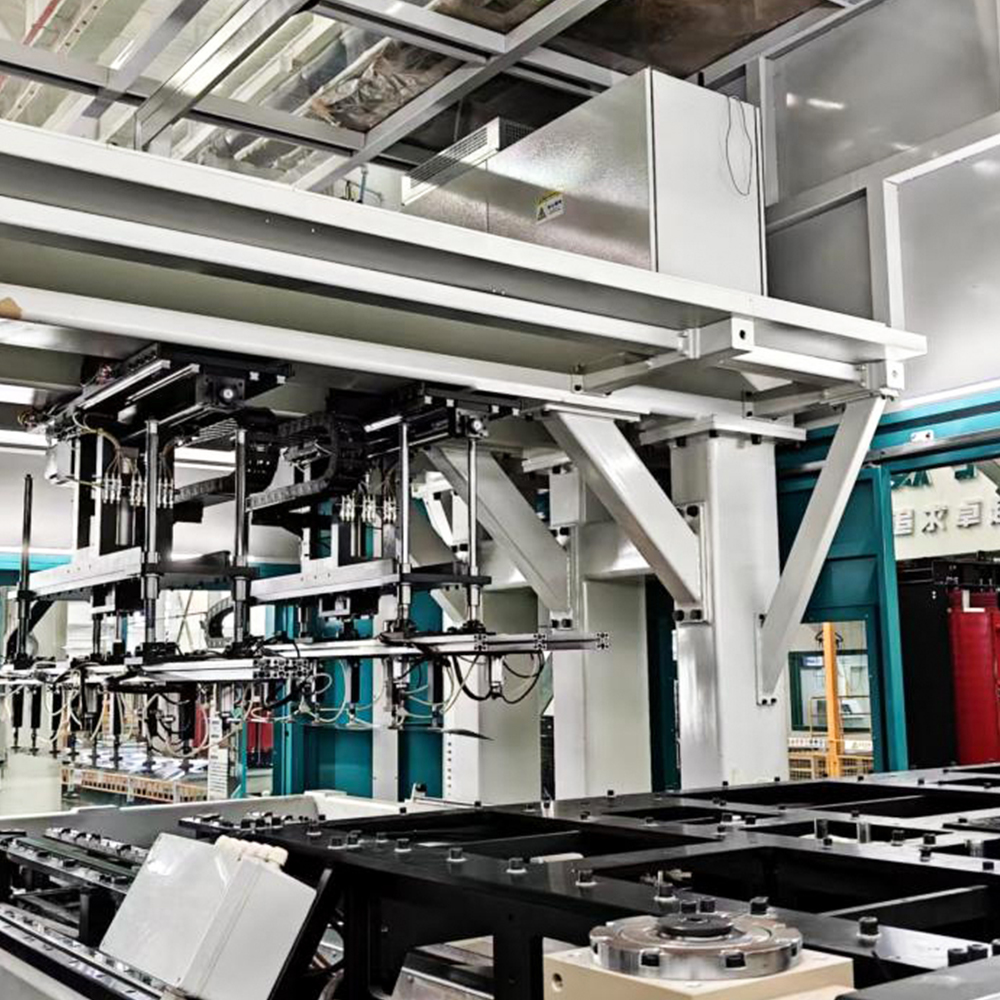

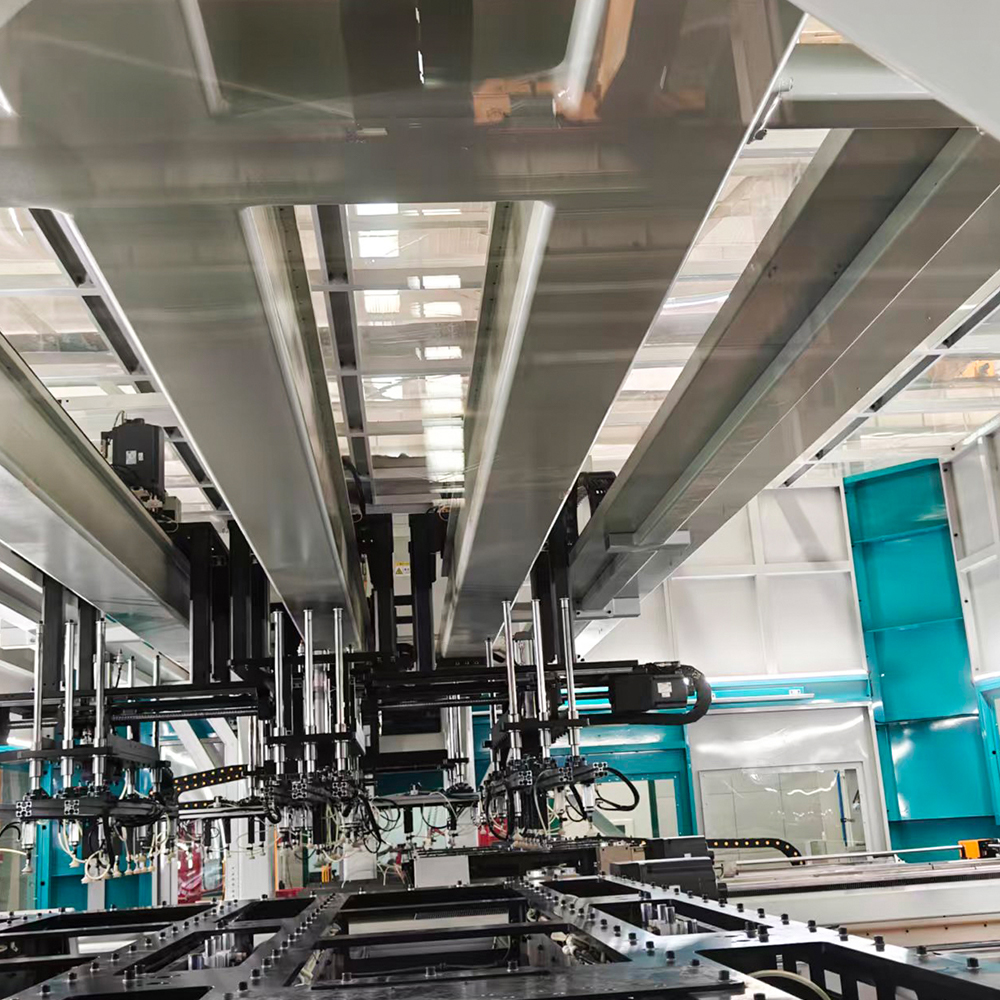

ZXD-440 automatikus soros transzformátor magra rakható gyártósor

Mik a fő különbségek a soron belüli halmozási rendszer (például a ZXD-440) és az offline halmozórendszer között?

A modern transzformátormag-gyártásban az in-line és offline halmozási konfigurációk közötti választás alapvetően befolyásolja a termelés hatékonyságát, a munkaerő-felhasználást, a minőségi állandóságot és az alapterület-kihasználást. Ennek a technológiai fejlődésnek a középpontjában a zxd-440 automatikus in-line transzformátor magra rakás gyártósor , a hagyományos szűk keresztmetszetek megszüntetésére tervezett rendszer a nyírás és a halmozás szinkronizálásával. Ez a cikk szigorú, összehasonlító elemzést nyújt az in-line versus offline halmozási módszerekről, a zxd-440 rendszer sajátos tervezési filozófiájára és a Jiangsu Jingtianxia Electric Technology Co., Ltd. gyártási képességeire támaszkodva. Három különálló termék-orientált alkategóriát vizsgálunk – nagy sebességű, folyamatos egymásra rakható modulok , precíziós hézagszabályzó rakodóegységek , és intelligens adatintegrált halmozási vonalak – annak szemléltetésére, hogy az in-line technológia hogyan határozza meg újra a mag összeállítását.

1. Nagy sebességű, folyamatos halmozási modulok

Meghatározás és elhelyezés: A nagy sebességű, folyamatos egymásra rakható modulok jelentik a fő működési ágat zxd-440 automatikus in-line transzformátor magra rakás gyártósor . Ezek a modulok közvetlenül a keresztirányú nyíróvonalhoz kapcsolódnak, lehetővé téve az egyidejű nyírást és egymásra rakást, közbenső kezelés nélkül. Ellentétben az offline rendszerekkel, ahol a vágott laminátumokat raklapokra rakják, szállítják, majd manuálisan betáplálják a rakodóállomásokra, ez a modul valós időben végzi a halmozást, amikor a szalagok kilépnek a nyírásból.

Fő funkciók és műszaki jellemzők: A modul a nyírási teljesítménynek megfelelő sebességgel működik, szervohajtású pick-and-place fejekkel, amelyek az egyes laminálásokat a programozott lépésközi minták szerint irányítják. Kiküszöböli a nyírás és a kézi rakás utáni emelés hagyományos lépéseit, több mint 40%-kal csökkentve a ciklusidőt a tipikus műhelyszinti konfigurációkban. A beépített érzékelők felügyelik a laminálás síkságát és a peremsorja magasságát, automatikusan kiutasítva a hibás darabokat egymásra rakás előtt.

Tipikus alkalmazások: Ez a modul ideális nagy térfogatú elosztó transzformátormagokhoz (2000 kVA-ig), ahol az áteresztőképesség az elsődleges korlát. A két-három műszakos gyárakban kiváló, mivel automatizált adagolása csökkenti a kezelő fáradtságát és a hibaarányt.

Különbség az offline halmozástól: Az offline halmozáshoz dedikált felállítási területekre, kézi daruműveletekre és külön rakodószerkezetekre van szükség. Minden átvitel igazítási hibákat és élsérülést okoz. Ezzel szemben a zxd-440 automatikus in-line transzformátor magra rakás gyártósor fenntartja folyamatos anyagáramlás , megőrzi a nyírás által beállított pontos tájolást és kiküszöböli az újrabeállítási lépéseket.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. integrálta ezt a modult szabadalmaztatott gyorscserélő szerszámokkal, lehetővé téve egyetlen soron belüli halmozási rendszer 40 mm és 400 mm közötti magszélességek kezelésére 5 percet meghaladó mechanikai beállítások nélkül. Ez a rugalmasság ritkán érhető el offline beállításokban, amelyek gyakran magméretenként dedikált rögzítőket igényelnek.

Főbb jellemzők – Nagy sebességű modul

• Maximális halmozási sebesség: percenként akár 120 laminálás (vastagságtól függően).
• Laminálási vastagság tartomány: 0,18 mm – 0,35 mm (szilícium acél).
• Lépésközi átfedési pontosság: ±0,05 mm.
• Automatikus sorjaészlelés valós idejű elutasító kapuval.
• Közvetlen Ethernet/IP kapcsolat a távfelügyelethez.

2. Precíziós hézagvezérlésű rakodóegységek

Meghatározás és elhelyezés: A második kritikus alkategória a zxd-440 automatikus in-line transzformátor magra rakás gyártósor a precíziós résszabályozó egység. Míg az offline halmozás a kezelő készségétől függ, hogy egyenletes légréseket tartson fenn a magcsomagok között, ez az egység automatizálja a hézagmérést és -beállítást lézeres háromszögelési érzékelők és zárt hurkú szervo-aktorok segítségével.

Fő funkciók és műszaki jellemzők: Minden halmozási ciklus a tényleges rést méri öt referenciaponton a mag lábán. Az egység ezután kompenzálja a következő laminálás helyzetének mikrobeállításával vagy egy alátétréteg kiválasztásával egy erre a célra szolgáló adagolóból. Ez a funkció közvetlenül kezeli a transzformátor üresjárati veszteségeit, mivel az egyenetlen hézagok a megnövekedett mágnesező áram elsődleges okai. A rendszer magkötegenként rés-hisztogramokat tárol, lehetővé téve a statisztikai folyamatvezérlést.

Tipikus alkalmazások: Ez az egység nélkülözhetetlen az erősáramú transzformátormagokhoz (10 MVA és nagyobb) és a speciális vontatási transzformátorokhoz, ahol súlyos veszteségbüntetések járnak. Használják gérbevágással rendelkező magokban is, amelyek rendkívül szűk tűrést (±0,02 mm) igényelnek, amelyeket manuális offline módszerekkel nem lehet következetesen elérni.

Különbség az offline halmozástól: Az offline halmozás a hézagmérőkön és a kezelő megítélésén alapul, ami változtat a műszakok és a kezelők között. Ezenkívül az offline rendszerek nem tudják dinamikusan beállítani a hézagokat a mag összeszerelése után; minden javítás részleges szétszerelést igényel. A soron belüli halmozási megközelítés a zxd-440 platform biztosítja azt a hézagadatokat laminálásonként követi nyomon , és corrections are applied in real time, resulting in a more consistent magnetic circuit.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. több mint 200 telepítésnél validálta ezt az egységet, ami átlagosan 8–12%-os magveszteség-csökkenést mutatott az azonos acélminőség offline kézi egymásra rakásához képest. A vállalat K+F csapata (46 műszaki szakember) saját fejlesztésű rés-ellenőrző algoritmusokat fejlesztett ki, amelyek immár a szabványba integrálva automatikus sorba rakó sor szoftvercsomag.

Funkcionális összehasonlítás – résszabályozási módszerek

3. Intelligens adatintegrált halmozási vonalak

Meghatározás és elhelyezés: A harmadik pillére a zxd-440 automatikus in-line transzformátor magra rakás gyártósor az intelligens adatintegrációs réteg, amely a rakodósort egy önálló gépből a gyár digitális gyártási ökoszisztémájának csomópontjává alakítja. Az offline halmozás ezzel szemben elszigetelt munkaállomásként működik, minimális digitális visszajelzéssel.

Fő funkciók és műszaki jellemzők: Ez a rendszer valós idejű adatokat gyűjt nyíróérzékelőktől, egymásra rakható szervóktól, hézagszabályozó egységektől és látásellenőrző kameráktól. Összesít olyan kulcsfontosságú teljesítménymutatókat (KPI), mint az általános berendezés hatékonysága (OEE), a halmozási hozam, az asszisztensek közötti átlagos idő (MTBA) és a magveszteség előrejelzése a mért hézagok alapján. A rendszer a raktárfelügyeleti rendszerekkel is összekapcsolódik, hogy automatikusan kérjen acéltekercset a felhasznált tonnatartalom alapján.

Tipikus alkalmazások: Ezt az intelligens vonalat az Ipar 4.0 tanúsítvánnyal rendelkező intelligens gyárakban, valamint olyan többtermékes létesítményekben alkalmazzák, ahol magas az átállási gyakoriság. Lehetővé teszi a prediktív karbantartást a szervomotor áramainak és rezgésmintáinak nyomon követésével, figyelmeztetve a kezelőket a nem tervezett leállás előtt.

Különbség az offline halmozástól: Az offline rendszerek alig vagy egyáltalán nem generálnak digitális adatot; A minőségellenőrzésre gyakran a halmozás befejezése után kerül sor, ami a problémák késleltetett észleléséhez vezet. A in-line intelligens rendszer azonban előírja zárt hurkú minőségellenőrzés — Ha eltérést észlel, a vonal szünetelhet és automatikusan javíthat, vagy megjelölheti a magot átdolgozásra, mielőtt elhagyná az állomást. Ez a képesség különösen értékes a nagy megbízhatóságú alkalmazásoknál, mint például a tengeri transzformátorok és a szélturbina-fokozó egységek.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. beágyazta ezt az intelligenciát minden zxd-440 sorba rakható megoldás 2024 óta szállítják, házon belüli szoftvercsapatát felhasználva az irányítópultok testreszabására minden ügyfél vállalati erőforrás-tervezési (ERP) rendszeréhez. A vállalat integrált megközelítése – lefedése transzformátormagok, intelligens magra rakó berendezések, mag keresztirányú vágógépek, intelligens raktározás és automatizált logisztika -biztosítja, hogy az adatokba integrált halmozási vonal zökkenőmentesen kommunikáljon az upstream és a downstream berendezésekkel.

1. Valós idejű OEE követés – Az állásidő, a sebességvesztés és a minőségromlás megjelenik a HMI-n.
2. Prediktív diagnosztikai riasztások – hő- és vibrációs modellek alapján.
3. Receptkezelés – akár 1000 magmintát tárolhat az összes egymásra rakási paraméterrel.
4. Automatikus kötegjelentés – PDF/CSV export a minőségi ellenőrzési nyomvonalak érdekében.
5. Távoli firmware frissítési lehetőség – folyamatos fejlesztést tesz lehetővé helyszíni látogatások nélkül.

Rendszerszintű összehasonlítás: In-Line vs. Offline halmozás

Gyakran Ismételt Kérdések

1. kérdés: Mi az elsődleges működési előnye a zxd-440 soron belüli halmozási rendszernek az offline módszerekkel szemben?

Az elsődleges előny az egyidejű nyírás és rakás , amely kiküszöböli a nyírás és a kézi rakás utáni emelés hagyományos lépéseit. Ez több mint 40%-kal csökkenti a ciklusidőt, minimálisra csökkenti a kezelés okozta élsérülést, és biztosítja, hogy minden laminálás pontosan a megfelelő irányba kerüljön egymásra, amikor elhagyja a nyírást – ami szorosabb hézagszabályozást és alacsonyabb magveszteséget eredményez.

2. kérdés: Miben különbözik a zxd-440 precíziós résvezérlő egysége az offline résbeállítástól?

A zxd-440 lézeres háromszögelési érzékelőket használ a hézagok mérésére ciklusonként öt ponton, és azonnal alkalmazza a zárt hurkú szervokorrekciókat. Az offline beállítás a kézi hézagmérőkre és a korrekciókra támaszkodik csak a teljes összeszerelés után, ami nem tudja dinamikusan kompenzálni a halmozás közbeni eltéréseket. Az in-line egység ±0,02 mm-es tűréshatárt ér el teljes nyomon követhetőség mellett.

3. kérdés: A zxd-440 képes-e kezelni a különböző magméreteket és anyagokat hosszas átállás nélkül?

Igen. A receptkezelő szoftveren keresztül a zxd-440 automatikus in-line transzformátor magra rakás gyártósor akár 1000 alaptervet is tárolhat. A szélesség (40–400 mm) és a vastagság (0,18–0,35 mm) közötti váltás 2–5 percet vesz igénybe, szemben a 20–45 perccel az olyan offline rendszerek esetében, amelyek fizikai cserét és kezelői átképzést igényelnek.

4. kérdés: Milyen szerepet játszik a Jiangsu Jingtianxia Electric Technology Co., Ltd. az in-line halmozási technológia támogatásában?

A Jiangsu Jingtianxia Electric Technology Co., Ltd. végpontok közötti integrációt biztosít – a soron belüli halmozási sor és a keresztirányú vágógépeket az intelligens raktározásig és logisztikáig. A több mint 46 műszaki szakemberrel rendelkező vállalat személyre szabott szoftver-műszerfalakat, prediktív karbantartási keretrendszereket és globális helyszíni támogatást kínál, biztosítva, hogy minden zxd-440 telepítés igazodjon az ügyfél meglévő termelési ökoszisztémájához.
