Mi az a szilícium acél vágási vonal és hogyan működik?

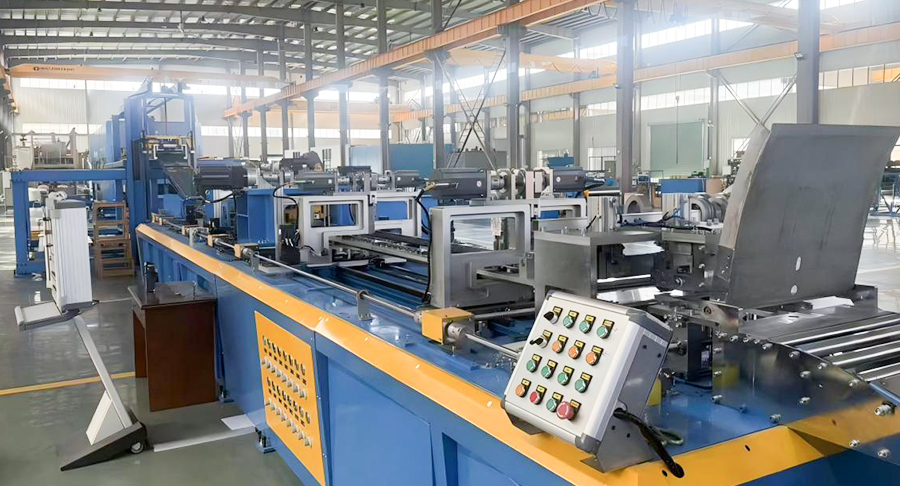

A modern elektromos berendezéseket gyártó iparban a precizitás és a hatékonyság a legfontosabb. A transzformátor- és motorgyártás középpontjában egy kritikus berendezés található: a szilícium acél hosszra vágott vonalak . De mi is pontosan ez a rendszer, és miért olyan nélkülözhetetlen? A szilícium acél vágási vonal egy nagymértékben automatizált gyártási rendszer, amely a nagy acéltekercsek – konkrétan szemcseorientált és nem szemcseorientált szilíciumacél – pontos, előre meghatározott hosszúságú lapokká történő feldolgozására szolgál. A folyamat során az acélt feltekercseljük, kiegyenlítjük az esetleges görbületek vagy belső feszültségek eltávolítása érdekében, pontosan megmérjük a szükséges hosszt, tisztára nyírjuk, végül a kész lapokat egymásra rakjuk a további feldolgozáshoz transzformátormagokká vagy motorrétegekké.

A fő értéke szilícium acél vágási vonals abban rejlik, hogy képesek a nyers, terjedelmes tekercseket rendkívül precíz alkatrészekké alakítani. Ellentétben az általános célú vágott vonalakkal, a szilícium acélhoz tervezetteknek figyelembe kell venniük az anyag egyedi mágneses tulajdonságait és viszonylag vékony átmérőjét, amely általában 0,23 mm és 0,5 mm között van a nagy áteresztőképességű minőségeknél. Ez a berendezés alapvető fontosságú a nagy hatásfokú transzformátorok gyártására törekvő gyártók számára, mivel a laphosszak vagy a sorjamagasság apró eltérései is jelentősen befolyásolhatják a végső mag mágneses teljesítményét és energiaveszteségét. Cégek, mint Jiangsu Jingtianxia Electric Technology Co., Ltd. szakértelmüket e kifinomult megoldások köré építették, biztosítva, hogy a szilíciumacél feldolgozás speciális követelményei mérnöki kiválósággal teljesüljenek.

Alapvető összetevők és működési munkafolyamat

Hogy megértsük, hogyan a szilícium acél vágási vonal függvényeket, meg kell vizsgálni annak szekvenciális moduljait. Egy tipikus vonal logikus haladást követ a nyersanyagtól a késztermékig:

1. Letekercselés és adagolás: A folyamat egy nehéz szilíciumacél tekercs letekercselőre való rárakásával kezdődik. Ez az egység támogatja a tekercset, és szabályozott sebességgel táplálja a szalagot a vezetékbe.
2. Szintezés és egyengetés: A szalag egy több hengerrel felszerelt precíziós szintezőn halad át. Ez a lépés kritikus fontosságú a tekercsbeállítás (a tekercs görbületének memóriája) kiküszöbölése és a lap tökéletes síkságának biztosítása érdekében, ami elengedhetetlen a pontos vágáshoz és egymásra rakáshoz.
3. Mérés és nyírás: A lapított szalag egy mérőegységbe, jellemzően egy AC szervohajtású előtolórendszerbe kerül, amely pontos hosszmérést biztosít. A kívánt hosszúság elérése után egy nagy sebességű olló (gyakran a transzformátor lamináláshoz használt lengőolló) tisztán vágja a szalagot.
4. Halmozás és csomagolás: A vágott lapokat szállítószalagon szállítják egy rakodó egységbe. Ez lehet mágneses vagy pneumatikus felrakó, amely automatikusan igazítja és rendezi kötegekbe rakja a lapokat az egyszerű kezelés és a későbbi feldolgozás érdekében.

Osztályozás és alkalmazás-specifikus vonalak

A kifejezés szilícium acél vágási vonals sokféle rendszert ölel fel, amelyek mindegyike egyedi alkalmazásokhoz és anyagjellemzőkhöz szabott. Az elsődleges besorolás a feldolgozott szilíciumacél típusán alapul: szemcse-orientált (CRGO) és nem szemcse-orientált (CRNO).

CRGO szilikon acél vágási vonalak

Ezeket a sorokat kifejezetten szemcseorientált szilícium acél feldolgozására tervezték, amelyet szinte kizárólag a teljesítménytranszformátor magok gyártásában használnak. Az anyag szemcseszerkezete úgy van igazítva, hogy minimálisra csökkentse a magveszteséget egy adott hengerlési irányban, így a pontos vágás és kezelés a legfontosabb a mágneses tulajdonságok megőrzése érdekében. Jiangsu Jingtianxia Electric Technology Co., Ltd. speciális megoldásokat kínál ebben a kategóriában, integrálva az intelligens halmozási funkciókat a termelés hatékonyságának javítása érdekében.

A CRGO vonalak főbb jellemzői:

• Nagy pontosságú vágás tipikus hossztűréssel ±0,2 mm és a sorja magassága kisebb, mint 0,02 mm a rövidzárlatok elkerülése érdekében a laminálásokban.
• V-bemetsző és lyukasztó egységek integrálása összetett lépcsős transzformátormagformák előállításához.
• Alacsonyabb vonalsebesség (általában akár 180 m/perc) az általános célú vonalakhoz képest, a pontosságot előtérbe helyezve az áteresztőképességgel szemben.
• Fejlett halmozási mechanizmusok a tájolás megőrzéséhez és a finom élek károsodásának megakadályozásához.

CRNO szilikon acél vágott vonalak

A nem szemcseorientált szilíciumacélt olyan alkalmazásokban használják, ahol a mágneses fluxus több irányban áramlik, például elektromos motorokban, generátorokban és kis transzformátorokban. A CRNO acél feldolgozása gyakran megköveteli valamivel vastagabb mérőeszközök kezelését és a nagy sebességű gyártás előtérbe helyezését, hogy megfeleljen az autóipar nagy volumenű igényeinek. Jiangsu Jingtianxia Electric Technology Co., Ltd. robusztus műszaki felhalmozódását olyan tervezési vonalakra alkalmazza, amelyek a sebességet elfogadható pontossággal egyensúlyozzák ezekhez a kevésbé igényes elektromos alkalmazásokhoz.

A CRNO vonalak főbb jellemzői:

• Gyakran nagyobb vonalsebességre van beállítva, amely képes meghaladni a 40 méter/perc sebességet az átviteli sebesség növelése érdekében.
• A vastagság és szélesség szélesebb skálájának kezelésére való képesség, nagyobb rugalmasságot biztosítva a gyártásban.
• Robusztus szintezőrendszerek az acélminőségek szélesebb körében gyakori lehetséges alakhibák kezelésére.

Transzformátormag vágott vonalak (speciális altípus)

Ezek egy nagyon speciális evolúció a szilícium acél vágási vonals , amelyet arra terveztek, hogy ne csak vágja, hanem feldolgozza is a lapot meghatározott laminált formákká. Ezek a rendszerek lengőollót, lyukasztó egységeket és V-bevágású szerszámokat integrálnak. Ez az integráció jelentős értéktöbbletet jelent, csökkentve a kezelést és a több gép beállítását. Az egyetlen vonalon belüli vágás, lyukasztás és bevágás képessége a modern termelési hatékonyság egyik jellemzője, egy olyan szegmens, ahol a vállalatok szeretik Jiangsu Jingtianxia Electric Technology Co., Ltd. excel, mély technikai tudásukat kihasználva a magra rakó berendezéseket közvetlenül a vágósorba integrálják. Ez a megközelítés sarokköve azoknak az egyablakos támogató megoldásoknak, amelyeket az energiaiparban a globális ügyfelek számára kínálnak.
