Hogyan működik a Core Stacking System?

A modern elektromos berendezések gyártásában a transzformátor- és motormaggyártás pontossága és hatékonysága közvetlenül meghatározza a végtermékek teljesítményét, megbízhatóságát és költséghatékonyságát. Ennek a gyártási folyamatnak a középpontjában az áll magrakás és összeszerelő sorok , a mechanikus kezelés, az optikai ellenőrzés és az automatizált vezérlőrendszerek kifinomult integrációja. Ez a cikk átfogó technikai magyarázatot ad az alapvető halmozási rendszerek működésére vonatkozóan, lebontva az alapvető elveket, a legfontosabb berendezési modulokat és a nagyüzemi ipari gyártásban játszott kritikus szerepet.

1. A maghalmozás alapelvei

A magrakás és összeszerelő sorok A rendszert úgy tervezték, hogy az egyes vékony elektromos acéllemezeket – közismert nevén laminátumokat – tömör, méretpontos laminált maggá alakítsa. Az alapvető kihívás az, hogy az örvényáram-veszteségek minimalizálása és a mágneses fluxus egyenletessége érdekében minden egyes laminálást pontos sorrendben és irányban kell egymásra rakni. A rendszer jellemzően a-val kezdődik magrakás és összeszerelő sorok előtoló egység, amely egy keresztirányú vágógéptől előre vágott vagy hasított laminálást kap. Ezeket a laminátumokat azután egy rakatoló állomásra szállítják, ahol robotkarok vagy szervohajtású pick-and-place egységek kezelik az egyes lapot.

Egy tipikus rendszer munkaciklusa négy egymást követő fázisra bontható: betáplálás, tájékozódás, halmozás és konszolidáció. A betáplálási fázis során a laminálásokat vibrációs adagolók vagy szállítószalagok segítségével különítik el és állítják be. A tájékozódási fázisban optikai érzékelők vagy gépi látókamerák azonosítják a sorja oldalát, a bevágások helyzetét és az esetleges felületi hibákat. A halmozási fázis magában foglalja az egyes laminálások pontos elhelyezését egy növekvő kötegben, gyakran vákuumfogók használatával, hogy elkerüljék az anyag karcolódását. Végül a konszolidációs fázis hegesztéssel, reteszeléssel vagy ragasztással rögzíti a köteget egyetlen merev egységgé. Ezt a teljes munkafolyamatot egy programozható logikai vezérlő (PLC) irányítja, amely mikron szintű pontossággal szinkronizálja az összes mozgó alkatrészt.

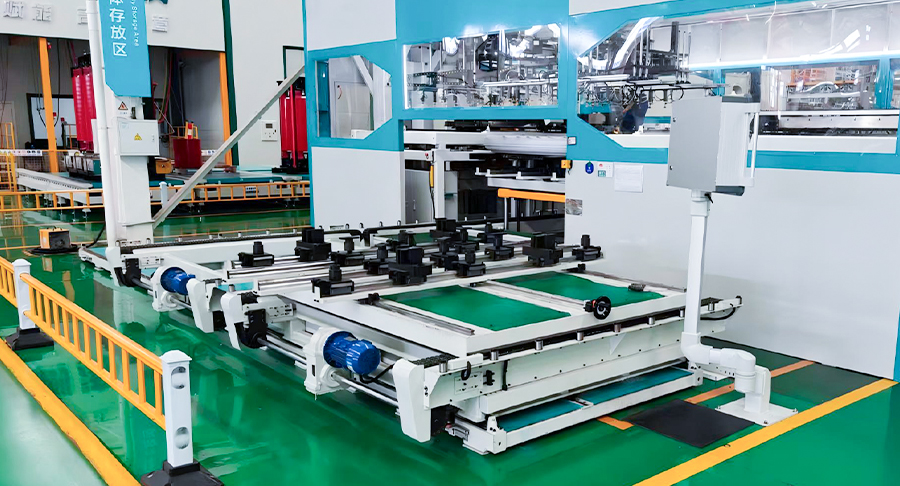

2. Az alapvető berendezések moduljai és funkcióik

Megérteni hogyan működik a maghalmozási rendszer , elengedhetetlen a fő moduljainak megvizsgálása. Minden modul egy adott funkcióval járul hozzá, és zökkenőmentes integrációjuk határozza meg a rendszer általános teljesítményét. Az alábbiakban a modern négy elsődleges modul lebontása látható magrakás és összeszerelő sorok :

• Etetési és szingulációs modul: Ez az egység tömeges laminálást kap magazinokról vagy szállítószalagokról. Légfúvókat és mechanikus leválasztókat használ annak biztosítására, hogy egyszerre csak egy laminálás kerüljön a halmozási területre. A nagy sebességű adagolási sebesség akár a 60 darabot is elérheti percenként, a laminálás vastagságától és méretétől függően.
• Látás és ellenőrzési modul: A nagy felbontású kamerákkal és háttérvilágítással felszerelt modul minden laminálást ellenőrzi a mérettűrések, a sorja magassága és a felület síksága szempontjából. Minden olyan laminálás, amely nem felel meg az ellenőrzésen, automatikusan egy külön tartályba kerül, megakadályozva, hogy a hibák továbbterjedjenek a végső magba.
• Halmozási és elhelyezési modul: Ez a rendszer magja. Egy szervohajtású portál vagy SCARA robot kiválasztja az egyes ellenőrzött laminátumokat, és ráhelyezi egy rakattartóra. A rögzítőelem gyakran tartalmaz vezetőcsapokat, amelyek illeszkednek a laminált lyukakhoz, biztosítva a forgási beállítást. Több lábú transzformátormag esetén a rendszer az egyes lábakat külön-külön egymásra helyezheti, mielőtt összekapcsolná őket.
• Konszolidációs és kilökési modul: Amint elérte a köteg célmagasságát (a rétegszámlálással vagy az optikai magasságérzékelővel mérve), a modul a három konszolidációs módszer egyikét alkalmazza: AWI-hegesztés több ponton, mechanikus reteszelés lyukasztással vagy ragasztós kikeményedés UV- vagy termikus ragasztással. A kész magot ezután egy kimenő szállítószalagra lökik ki további feldolgozás vagy csomagolás céljából.

A modulok közötti koordináció kritikus. Például, ha a látómodul rosszul igazított laminálást észlel, a halmozási modulnak valós időben kell módosítania az elhelyezési pályáját. A vezető gyártók, mint Jiangsu Jingtianxia Electric Technology Co., Ltd. olyan szabadalmaztatott szoftveralgoritmusokat fejlesztettek ki, amelyek lehetővé teszik az ilyen adaptív vezérlést, így azok magrakás és összeszerelő sorok különösen robusztus nagy keverékű, kis mennyiségű gyártási környezetekhez.

3. Az alapvető halmozási rendszerek osztályozása

A konfiguráció és az alkalmazás alapján magrakás és összeszerelő sorok három nagy kategóriába sorolható. Mindegyik kategória eltérő gyártási követelményeket szolgál ki, a nagy sebességű tömeggyártástól a rugalmas prototípuskészítésig. A következő alfejezetek részletes elemzést adnak az egyes típusokról.

3.1 Soron belüli integrált halmozási rendszerek

Az in-line integrált rendszerek közvetlenül csatlakoznak a felfelé irányuló hasító- vagy keresztirányú vágóvonalhoz. Amint a laminált lemezeket levágják, azonnal betáplálják a rakodóegységbe, közbenső tárolás nélkül. Ez a kialakítás minimalizálja az anyagmozgatást és csökkenti az élek sérülésének kockázatát. Az in-line rendszerek meghatározó jellemzője a szinkronizálási sebességük – a vágógépével megegyező ciklussebességgel működnek, jellemzően 40 és 80 ütés/perc között. Műszaki jellemzőik közé tartozik a kétfejes egymásra rakás két laminálás egyidejű elhelyezéséhez, a valós idejű vastagságfigyelés lézeres érzékelőkkel, valamint az automatikus szerszámváltás különböző magszélességekhez.

Az in-line rendszerek tipikus alkalmazásai az elosztó transzformátormagok és az elektromos járművek motor állórészeinek nagyüzemi gyártása, ahol az állandó minőség és a nagy áteresztőképesség a legfontosabb. Az offline rendszerekkel szembeni elsődleges előny a puffertárolás megszüntetése, ami alapterületet takarít meg és csökkenti a folyamatban lévő készleteket. Ezenkívül az in-line rendszerek azonnal észlelik a vágási hibákat, lehetővé téve az azonnali visszajelzést a vágóegységnek. Jiangsu Jingtianxia Electric Technology Co., Ltd. in-line megoldásokat kínál, amelyek intelligens műhelyraktározási interfészeket tartalmaznak, lehetővé téve a zökkenőmentes adatcserét a vállalati erőforrás-tervező (ERP) rendszerekkel. Ez az integráció biztosítja, hogy a mag minden tétele nyomon követhető legyen a nyersanyagtól a késztermékig.

3.2 Offline önálló halmozási rendszerek

Az offline önálló rendszerek a vágási folyamattól függetlenül működnek. A laminált lemezeket először levágják, tárakba rakják, majd a rakodóállomásra szállítják. Ez a szétválasztás lehetővé teszi a gyártástervezők számára, hogy a vágósort maximális hatékonysággal fussanak, miközben a rakodósor párhuzamosan kezeli a különböző magtípusokat. Az offline megközelítés különösen alkalmas olyan munkahelyi környezetekben, ahol a rendelések mérete kicsi, de a mag geometriája jelentősen eltér. Az offline rendszerek kritikus eleme az automatikus tárváltó, amely akár 12 különböző laminálási típust is képes tárolni, és perceken belül váltani közöttük.

Technológiai szempontból az offline rendszerek gyakran tartalmaznak fejlettebb látórendszereket, mivel a laminált lemezeket órákig vagy napokig tárolták, felhalmozva a port vagy kisebb oxidációt. Az offline rendszerek látásmodulja ezért további tisztítókeféket és statikus eltávolítókat tartalmaz. A konszolidációs módszerek hasonlóak az in-line rendszerekhez, de az offline rendszerek gyakran alkalmaznak ragasztást, nem pedig hegesztést, mivel a ragasztó jobb feszültségeloszlást tesz lehetővé összetett lépcsőzetes geometriájú magokban. A kézi halmozásról frissíteni kívánó gyártók számára az offline önálló rendszerek alacsonyabb kezdeti befektetést és könnyebb integrációt kínálnak a meglévő anyagmozgató berendezésekkel. Jiangsu Jingtianxia Electric Technology Co., Ltd. moduláris offline platformokat biztosít, amelyek akár egy-, akár kétveremes működéssel konfigurálhatók, így az ügyfelek rugalmasságot biztosítanak a termelés méretezéséhez, ahogy a kereslet nő.

3.3 Forgó revolverfejes rakodórendszerek

A forgó toronyrendszerek a legújabb fejlesztést képviselik magrakás és összeszerelő sorok technológia. Egyetlen álló rakodószerkezet helyett ezek a rendszerek egy forgó toronyfejet alkalmaznak, amely több egymásra rakodó raklapot tart. Miközben az egyik raklapot laminálással töltik fel, egy másik raklap tömörítésen és kilökődésen megy keresztül, a harmadik raklap pedig előkészítés alatt áll a következő tételhez. Ez a párhuzamos feldolgozás drámaian csökkenti az üresjárati időt és akár 40%-kal növeli a teljes átviteli sebességet az egyállomásos kialakításokhoz képest.

A revolverfej mechanizmusát közvetlen meghajtású nyomatékmotor hajtja, amely kivételesen sima forgást és pontos szöghelyzetet biztosít. Minden raklap saját vezetőcsap-készlettel és rögzítőmechanizmussal van felszerelve, amely lehetővé teszi a rendszer számára, hogy kézi beavatkozás nélkül váltson a különböző magméretek között. A forgó revolverfejes rendszerek ideálisak szabványos magok nagy volumenű gyártásához, például a kis elosztó transzformátorokban és induktorokban használtaknál. Kompakt alapterületük vonzóvá teszi a korlátozott alapterületű gyárak számára is. Jiangsu Jingtianxia Electric Technology Co., Ltd. sikeresen telepített forgó toronyrendszereket több ügyfél telephelyén, 0,2% alatti hibaarányt és 85% feletti teljes berendezés-hatékonyságot (OEE) ért el.

A három rendszertípus működési lépéseinek összefoglalása érdekében a következő, rendezett lista felvázolja egy tipikus halmozási ciklus általános eljárását:

1. Anyagfeltöltés: A laminált anyagokat az adagolótárba töltik, vagy közvetlenül a vágósorról táplálják be.
2. Szinguláció és tájékozódás: Az egyes laminált rétegeket szétválasztják, egymáshoz igazítják, és a sorja oldalát látás érzékeli.
3. Elhelyezés: A robot vagy portál felveszi a laminálást, és mikronnyi pontossággal a rakodó raklapra helyezi.
4. Rétegszámlálás és magasságellenőrzés: A rendszer megszámolja az egyes rétegeket, és ellenőrzi a növekvő verem magasságát a célponthoz képest.
5. Konszolidáció: A cél elérése után a rendszer összehegeszti, reteszeli vagy szilárd maggá ragasztja a köteget.
6. Kidobás és szállítás: A kész magot egy szállítószalagra lökdösik ki a későbbi feldolgozás vagy csomagolás céljából.

4. Integráció a Smart Manufacturing-szel

Modern magrakás és összeszerelő sorok már nem elszigetelt gépek; ezek szerves csomópontok a tágabb intelligens gyári ökoszisztémában. Az Ipari Dolgok Internetén (IIoT) keresztül ezek a rendszerek folyamatosan továbbítják a ciklusidőkre, a hibaarányokra és a fogyóeszközök kopására vonatkozó adatokat egy központi gyártás-végrehajtási rendszerhez (MES). Ez az adatvezérelt megközelítés előrejelző karbantartást tesz lehetővé, és akár 30%-kal is csökkenti a nem tervezett állásidőt. Például Jiangsu Jingtianxia Electric Technology Co., Ltd. intelligens műhelyraktárrendszereket és automatizált logisztikai gyártósorokat épített be, amelyek közvetlenül kapcsolódnak egymásra rakodó berendezéseihez, így teljesen automatizált anyagáramlást hoznak létre a nyersacél tekercsektől a kész transzformátormagokig.

Ezenkívül a fejlett rendszerek ma már öntanuló algoritmusokat is tartalmaznak, amelyek a korábbi teljesítmény alapján állítják be a halmozási paramétereket. Ha egy adott laminálási tétel nagyobb sorjaváltozást mutat, a rendszer automatikusan csökkentheti az elhelyezési sebességet a pontosság megőrzése érdekében. Az alkalmazkodóképességnek ez a szintje különösen értékes a változó nyersanyagminőségű régiókban. A precíziós mechanika és az intelligens szoftver kombinálásával Jiangsu Jingtianxia Electric Technology Co., Ltd. továbbra is feszegeti minek a határait magrakás és összeszerelő sorok elérheti, egyablakos támogatási megoldásokat kínálva, amelyek a mag keresztirányú vágásától a végső összeszerelésig mindent lefednek.

Gyakran Ismételt Kérdések

1. kérdés: Mi a fő különbség az in-line és az offline halmozási rendszerek között?

Az in-line rendszerek közvetlenül csatlakoznak a vágósorhoz, és azonos sebességgel működnek, így ideálisak nagy mennyiségű folyamatos gyártáshoz. Az offline rendszerek egymástól függetlenül működnek, így nagyobb rugalmasságot tesznek lehetővé a különböző magméretek és -geometriák kezelésében, ami megfelel a munkahelyi vagy a kis volumenű, nagy keverékű környezeteknek.

Q2: Hogyan javítja a forgó revolverfejes rendszer a termelékenységet az egyállomásos rendszerhez képest?

A forgó toronyrendszer több raklapot használ egy forgó mechanizmuson. Amíg az egyik raklap feltöltés alatt áll, egy másikat tömörítenek, a harmadikat pedig kidobják vagy előkészítik. Ez a párhuzamos munkafolyamat kiküszöböli a ciklusok közötti várakozási időt, és akár 40%-kal növeli a teljes átviteli sebességet a halmozási pontosság feláldozása nélkül.

3. kérdés: Milyen konszolidációs módszereket használnak általában a magrakodó és összeszerelő sorokon, és melyik a legjobb?

A három elsődleges módszer a TIG hegesztés, a mechanikus reteszelés és a ragasztás. A hegesztés nagy mechanikai szilárdságot biztosít, a reteszelés a leggyorsabb, és nincs szükség fogyóeszközökre, a ragasztás pedig jobb mágneses teljesítményt biztosít a belső feszültség csökkentésével. A legjobb választás az alapfelhasználástól függ – hegesztés nagy teljesítményű transzformátorokhoz, reteszelés sorozatgyártású motorokhoz, és ragasztó a nagy hatékonyságú, lépcsős kötésekkel rendelkező kivitelekhez.

4. kérdés: Hogyan biztosítja a Jiangsu Jingtianxia Electric Technology Co., Ltd. a minőségellenőrzést a halmozási rendszereiben?

A Jiangsu Jingtianxia integrálja a többlépcsős látásvizsgálatot, a valós idejű vastagságfigyelést és a hibás laminálások automatikus elutasítását. Rendszereik a termelési adatokat egy MES platformra is betáplálják, lehetővé téve a teljes nyomon követhetőséget és a statisztikai folyamatvezérlést. A több mint 46 professzionális műszaki tehetséggel rendelkező vállalat minden rendszerhez szigorú tesztelési protokollokat tart fenn a kiszállítás előtt, így biztosítva a folyamatos teljesítményt az ügyfelek létesítményeiben.

5. kérdés: Kezelhetnek-e a magra rakható rendszerek a különböző lamináló anyagokat, például az amorf acélt vagy a szilíciumacélt?

Igen, a modern rendszereket állítható megfogónyomással, változó előtolási sebességgel és testreszabható látási algoritmusokkal tervezték, hogy az anyagok széles skálájához illeszkedjenek. Az amorf acél, amely vékonyabb és törékenyebb, kíméletesebb bánásmódot igényel, és gyakran inkább ragasztós kötésből áll, mint hegesztésből. A Jiangsu Jingtianxia személyre szabott konfigurációkat kínál, hogy megfeleljenek az adott anyagjellemzőknek.

6. kérdés: Mi a tipikus befektetés megtérülése (ROI) a kézi maghalmozási folyamat automatizálása esetén?

Míg a pontos ROI a gyártási mennyiségtől függően változik, a legtöbb gyártó 18-24 hónapon belül megtérül. Az automatizálás csökkenti a munkaerőköltségeket, kiküszöböli az emberi hibákat, növeli az áteresztőképességet és javítja az anyaghozamot. Ezenkívül az automatizált rendszerek éjjel-nappali működést tesznek lehetővé, ami tovább gyorsítja a megtérülést a nagy keresletű termékcsaládok esetében.
