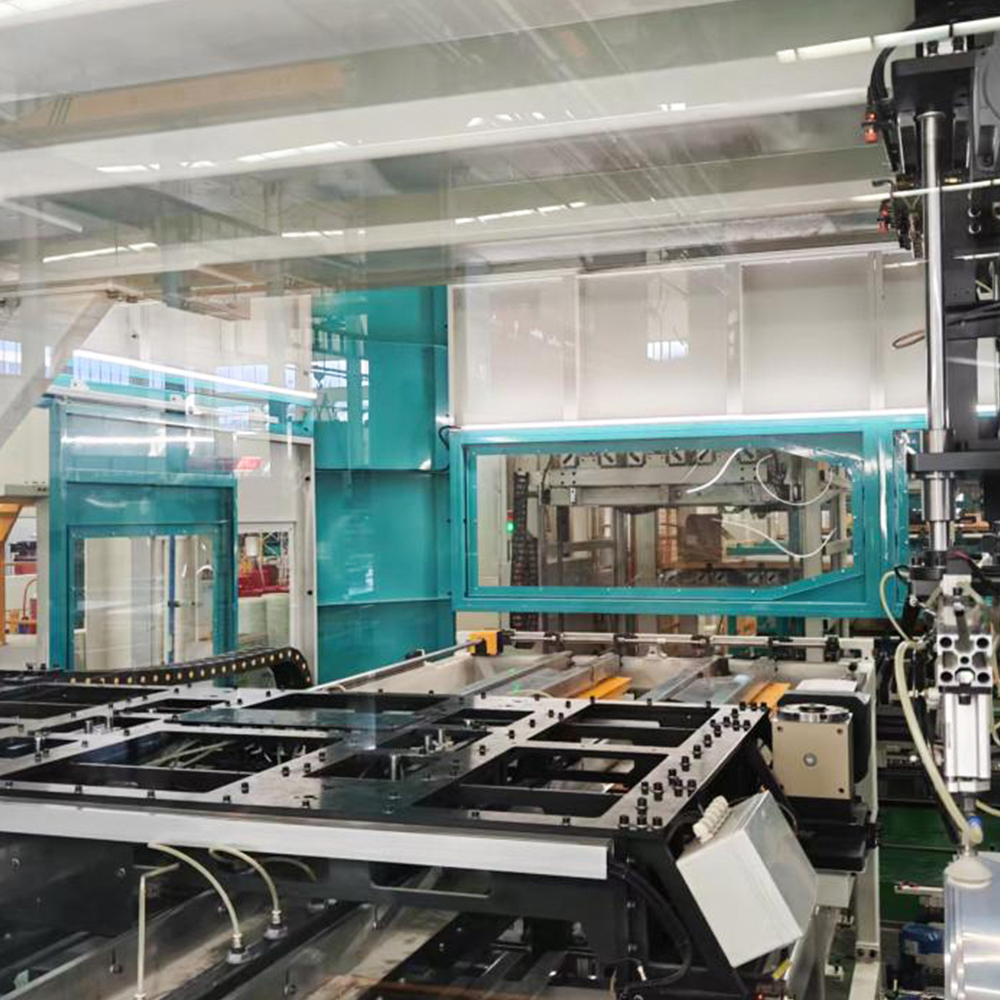

LXD-260-2 Offline transzformátor magra rakható sor

Hogyan működik az LXD-260-2 Offline Transformer Core Stacking Line?

Évtizedekig a transzformátormag gyártása maradt az egyik utolsó határterület, ahol makacsul makacsul fennáll a kézi beavatkozás. Míg a szomszédos iparágak a robotautomatizálást és a szinkronizált gyártási folyamatokat alkalmazták, a magok egymásra rakása – a több ezer szilíciumacél laminált precíz mágneses áramkörbe való összeállításának kényes folyamata – továbbra is a képzett kezelőkre támaszkodott a lapok manuális sorrendbe állításával, orientálásával és rétegezésével. Ez az örökölt megközelítés változó lemezkopást, kezelési deformációt, inkonzisztens légréseket vezet be, és végső soron növeli a magveszteséget és az akusztikus zajt. Hogy alapvetően megtörjük ezt a paradigmát, Jiangsu Jingtianxia Electric Technology Co., Ltd. megtervezte a LXD-260-2 offline transzformátormag rakodósor -oszlop típusú automatikus rendszer, amely újradefiniálja a pontosságot, az ismételhetőséget és az áteresztőképességet az offline mag-összeállításban.

Lényegében a LXD-260-2 offline transzformátormag rakodósor teljesen automatizált, anyagtároló nélküli rakodóplatformként működik. Közvetlenül egy keresztirányú nyírósorról fogadja a nem lyukasztott szilíciumacél lemezeket, a pontos vágási és laminálási sorrendben függőleges oszlopokba rakja, majd ezeket az oszlopokat egy erre a célra kialakított rakodószerkezetbe szállítja. Egy mozgó, vákuumos tapadókorongokkal ellátott szerelvény ezután kiválasztja az egyes laminátumokat, elhelyezi egy precíziós pályán, végül a magrajz követelményeinek megfelelően rétegenként egymásra rakja – mindezt az egyes lapok emberi kezelése nélkül. Ez a munkafolyamat kiküszöböli a kézi halmozás három elsődleges meghibásodási módját: a felületi kopást, az eltolódást és az inkonzisztens halmozási nyomást.

Mielőtt belemerülnénk a műszaki alrendszerekbe, érdemes megjegyezni, hogy Jiangsu Jingtianxia Electric Technology Co., Ltd. több mint 46 házon belüli műszaki szakembert és egy kiforrott termelési rendszert hoz erre a területre. A vállalat portfóliója – amely magában foglalja a transzformátormagokat, az intelligens rakodóberendezéseket, a keresztirányú vágógépeket és az automatizált logisztikát – biztosítja azt az ökoszisztémát, amelyben a LXD-260-2 offline transzformátormag rakodósor gyarapodik. Ez nem egy önálló gép, hanem egy csomópont egy teljesen digitalizált műhelyinfrastruktúrán belül, amely lehetővé teszi a valós idejű nyomon követést és az adaptív folyamatvezérlést.

1. Oszlop típusú anyagadagoló és szekvenáló modul

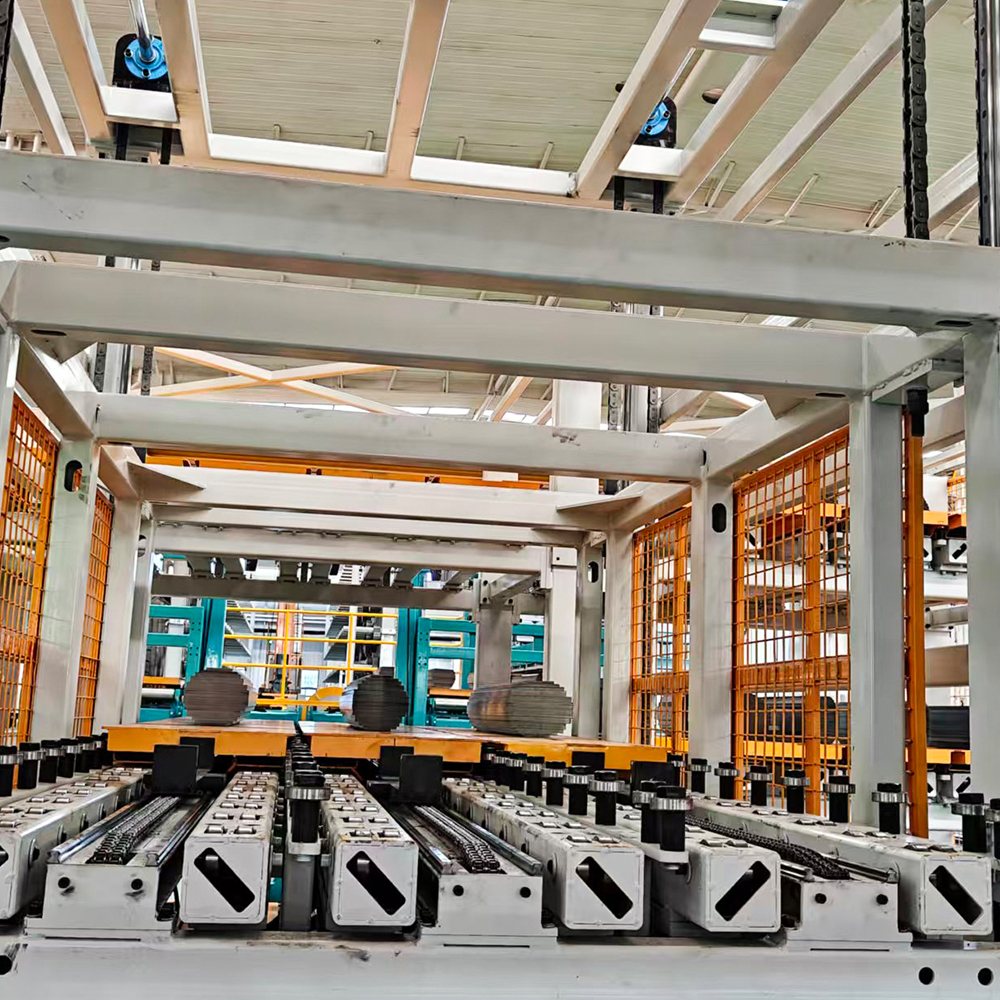

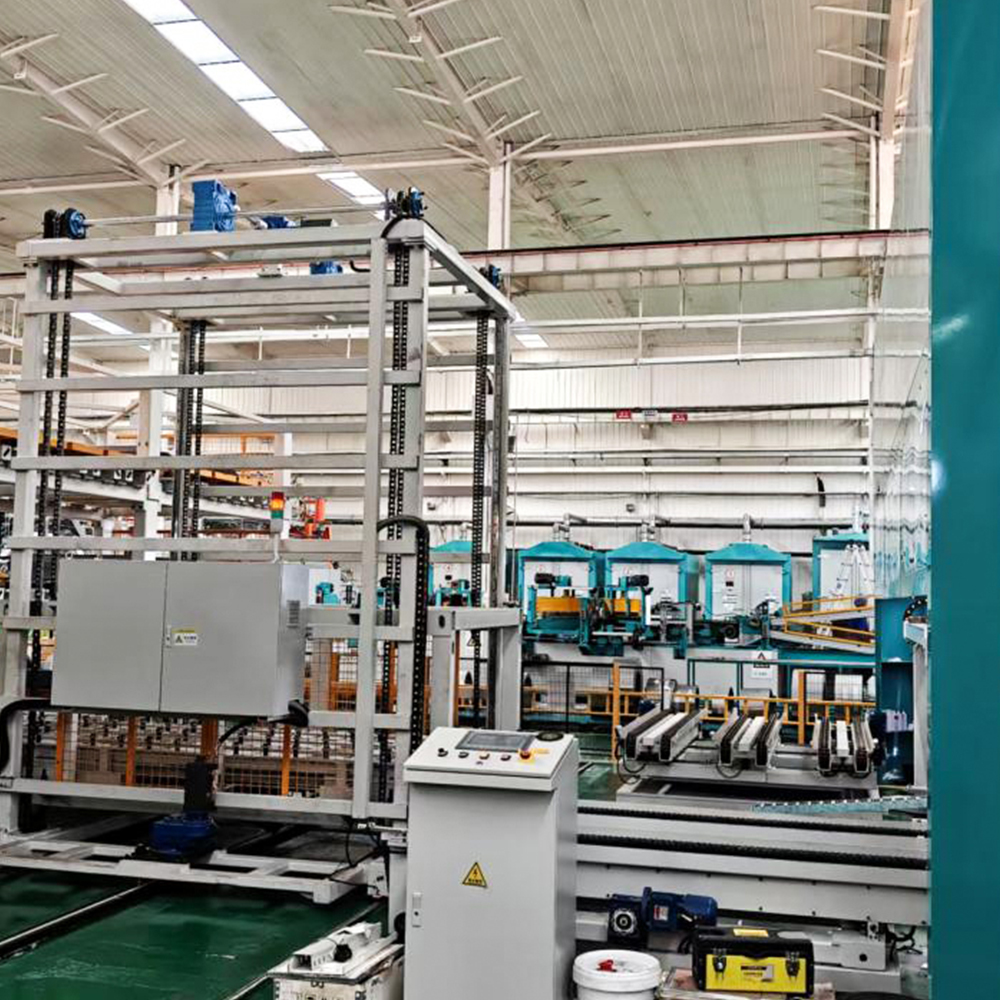

Meghatározás és elhelyezés: Ez a modul belépési pontként szolgál a LXD-260-2 offline transzformátormag rakodósor . Ellentétben a hagyományos rendszerekkel, amelyek előválogatott kötegekkel ellátott anyagtárolókon vagy kazettákon alapulnak, ez a berendezés olyan oszlop típusú mechanizmust használ, amely közvetlenül kapcsolódik a keresztirányú nyíróvonal kimenetéhez. A nem lyukasztott lapokat automatikusan továbbítják és függőleges oszlopokba állítják, megőrizve a pontos vágási sorrendet – ez kritikus követelmény a lépcsőzetes kialakításoknál.

Főbb funkcionális jellemzők: Az oszlopadagoló szervohajtású felvonókat tartalmaz, amelyek állandó lapfelszedési magasságot tartanak fenn, és kompenzálják az oszlopmagasság csökkenését a lapok elfogyasztásával. A puha érintkező hegyekkel ellátott vákuumos tapadókorongok megakadályozzák az élek sorjázását és a felületi karcolásokat. Az élvezérelt érzékelőkkel felszerelt, dedikált pozicionáló pálya biztosítja, hogy minden lap egy referencia élhez igazodjon az átvitel előtt. A rendszer a 0,18 mm és 0,35 mm közötti vastagságú és 260 mm-es szélességű lemezeket kezeli (innen a „260” jelölés), rétegenként ±0,1 mm halmozási pontossággal.

Tipikus alkalmazási forgatókönyvek: Ez a modul különösen előnyös nagy keverékű, kis volumenű gyártási környezetekben, ahol az alapvető kialakítások gyakran változnak. Mivel a rendszer közvetlenül a gyártás-végrehajtási rendszerből (MES) olvassa be a halmozási recepteket, képes váltani az E-magok, U-magok és még az aszimmetrikus háromfázisú magok között is fizikai váltás nélkül – csak a szoftverparaméterek módosítják.

Differenciált előnyök: A tárral adagolt rakodógépekkel összehasonlítva az oszlop típusú megközelítés szükségtelenné teszi az előzetes halmozást és a kézi átvitelt a vágás és a halmozás között, csökkentve a közbenső tárolást és a kapcsolódó kezelési károkat. Támogatja a folyamatos működést hosszabb műszakok esetén is, mivel a keresztirányú nyíróvonal valós időben képes az anyagot betáplálni.

Vállalati képesség integráció: Jiangsu Jingtianxia Electric Technology Co., Ltd. saját valós idejű megfigyelőszoftvert integrált ebbe a modulba, amely lehetővé teszi a kezelők számára, hogy egy központi műszerfalon keresztül vizualizálják a lapfogyasztást, a selejtezési arányokat és az adagolók beállítását.

• Főbb specifikációk: Lapszélesség 80-260mm, vastagság 0,18-0,35mm, halmozási sebesség akár 120 lap/perc.
• Beépített érzékelők: Kettős fotoelektromos élérzékelők és vákuumnyomás-átalakítók a hibák észleléséhez.
• Anyag kompatibilitás: Szemcseorientált szilícium acél (M-4-től M-6-ig) és nagy áteresztőképességű amorf ötvözetek.

2. Precíziós pozicionáló és igazító állomás

Meghatározás és elhelyezés: Miután a lapokat kiszedték az oszlopról, egy dedikált pozicionáló állomásra szállítják őket – ez a második kritikus alrendszer. LXD-260-2 offline transzformátormag rakodósor . Ez az állomás felelős a vákuumátvitel során fellépő kisebb szög- vagy transzlációs eltérések kijavításáért, biztosítva, hogy minden laminálás tökéletesen illeszkedjen a növekvő magköteghez.

Főbb funkcionális jellemzők: Az állomás kétfokozatú igazítási stratégiát alkalmaz. Először egy rugóterhelésű mechanikus ütközőkészlet gyengéden hozzányomja a lapot egy rögzített referenciasarokhoz. Másodszor, egy látással támogatott rendszer rögzíti a lap kontúrját, és összehasonlítja a névleges CAD-modelltel; Ha az eltérések meghaladják a 0,05 mm-t, a rendszer automatikus elutasítást indít el, mielőtt a lap elérné a halmozófejet. Ez a zárt hurkú visszacsatolás kritikus fontosságú a lépésközi mintázat fenntartásához, amely közvetlenül befolyásolja a mag mágneses tulajdonságait és az üresjárati veszteséget.

Tipikus alkalmazási forgatókönyvek: Ez az alrendszer nélkülözhetetlen a nagy teljesítményű transzformátormagokhoz (≥ 100 MVA), ahol még a mikron szintű eltolódás is hotspot kialakulásához és fokozott vibrációhoz vezet. Ugyanilyen értékes az elosztó transzformátorok számára, ahol a következetes hézagszabályozás csökkenti a hallható zajt, hogy megfeleljen a szigorú városi környezetvédelmi előírásoknak.

Differenciált előnyök: Míg sok konkurens offline targonca kizárólag a mechanikus előigazításra támaszkodik, az LXD-260-2 olyan látóhurkot tartalmaz, amely aktívan korrigálja a nyírási sorja eltéréseit és a lap görbületét – ez a két gyakori hiba, amelyet a kézi kezelés nem tud kompenzálni. Ez négyszögletűbb magot eredményez, szorosabb lépcsős kötésekkel, közvetlenül csökkentve a gerjesztőáramot.

Vállalati képesség integráció: A látásalgoritmusokat házon belül fejlesztette ki a K+F csapata Jiangsu Jingtianxia Electric Technology Co., Ltd. , kihasználva Ázsia és Európa területi létesítményeiből gyűjtött laminálási hibák kiterjedt adatbázisát.

3. Mozgó halmozási mechanizmus vákuum-véghajtóművel

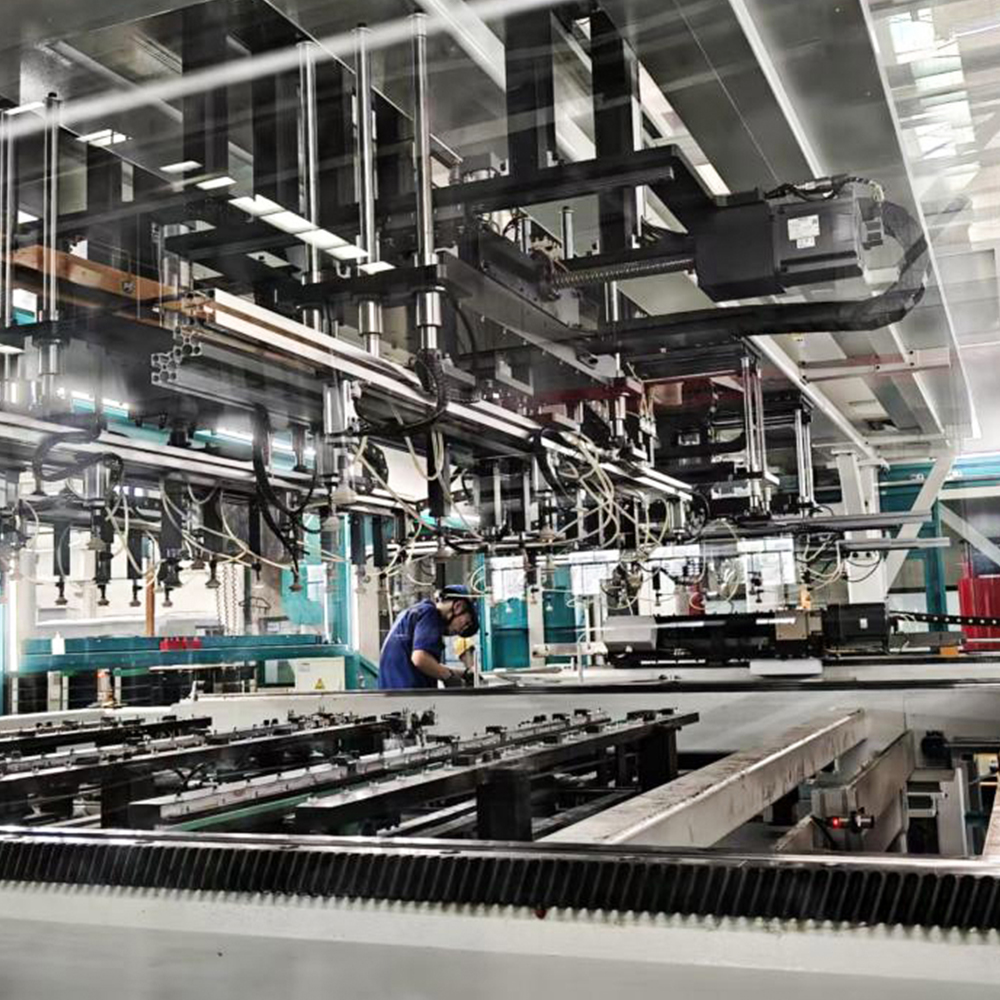

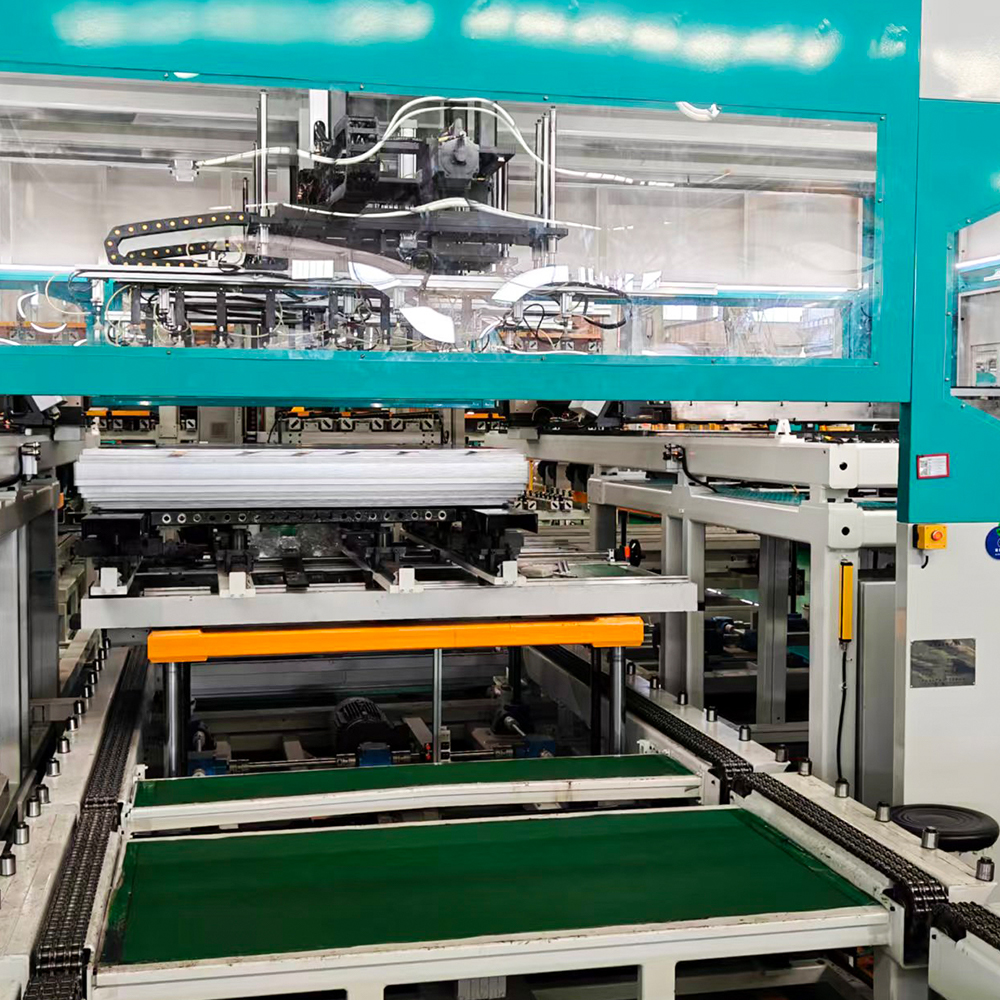

Meghatározás és elhelyezés: Ez az utolsó és leginkább látható modul a LXD-260-2 offline transzformátormag rakodósor . Egy többzónás vákuumszívófejjel ellátott portál stílusú mozgó kocsiból áll, amely a pozicionáló állomásról felveszi az igazított lapot, és a magrajz által meghatározott rétegsorrend szerint (pl. váltakozó járom- és lábmintázatok háromfázisú magoknál) a növekvő magkötegre helyezi.

Főbb funkcionális jellemzők: A rakodófej független vákuumzónákat tartalmaz, amelyek szelektíven aktiválhatók a különböző laminálási geometriák – középső lábak, külső lábak és jármák – kezelésére a szerszámok megváltoztatása nélkül. A lézeres távolságérzékelő folyamatosan méri a köteg aktuális magasságát, és úgy állítja be a Z-tengely megközelítését, hogy állandó távolságot tartson fenn a tapadókorong és a felső lap között, megelőzve az ütközési sérüléseket. Az integrált erőérzékelő rendszer biztosítja, hogy az elhelyezési nyomás laponként 5–10 N tartományban maradjon, elkerülve a maradék feszültséget, amely rontaná a mag mágneses tartományának szerkezetét.

Tipikus alkalmazási forgatókönyvek: Ez a modul ideális akár 6 méter hosszú és 3 méter széles, egymásra rakott transzformátormagok előállítására, amelyek lefedik az olajos és száraz típusú transzformátorokat egyaránt. Használják a reaktormagokhoz is, ahol változó légrésekre van szükség – a rendszer automatikusan nem mágneses távtartókat tud beilleszteni bizonyos rétegek közé.

Differenciált előnyök: Ellentétben a robotkaros targoncákkal, amelyek gyakran küzdenek nehéz járomlapokkal, az LXD-260-2 merev portálokat használ kettős lineáris motorral, amely nagyobb merevséget és gyorsabb gyorsulást biztosít. Ez rövidebb ciklusidőt jelent nagy lapok esetén (≈ 4 másodperc rétegenként), miközben megőrzi a milliméter alatti elhelyezés ismételhetőségét. Ezenkívül a rendszer offline jellege lehetővé teszi, hogy a rakodófej aszinkron módon működjön a vágósortól, leválasztva a gyártási sebességeket és lehetővé téve a pufferkezelést.

Vállalati képesség integráció: Jiangsu Jingtianxia Electric Technology Co., Ltd. prediktív karbantartási funkciókkal látja el ezt a modult – a rendszer naplózza a motoráramra, a vákuumnyomásra és az elhelyezési erőre vonatkozó adatokat, amelyek elemzése a tapadókorongok és a vezetősín-csapágyak kopásának előrejelzésére szolgál, minimalizálva a nem tervezett állásidőt.

1. Lépésről lépésre halmozási sorrend: Recept letöltése → oszlopadagolás → egylapos felszedés → élpozicionálás → látásellenőrzés → vákuumátvitel → Z-tengely lágy landolás → nyomásellenőrzés → következő réteg.
2. Adaptív rétegvezérlés: A rendszer automatikusan alkalmazkodik a lapvastagság változásaihoz úgy, hogy minden 50 réteg után újraszámolja a köteg magasságát.

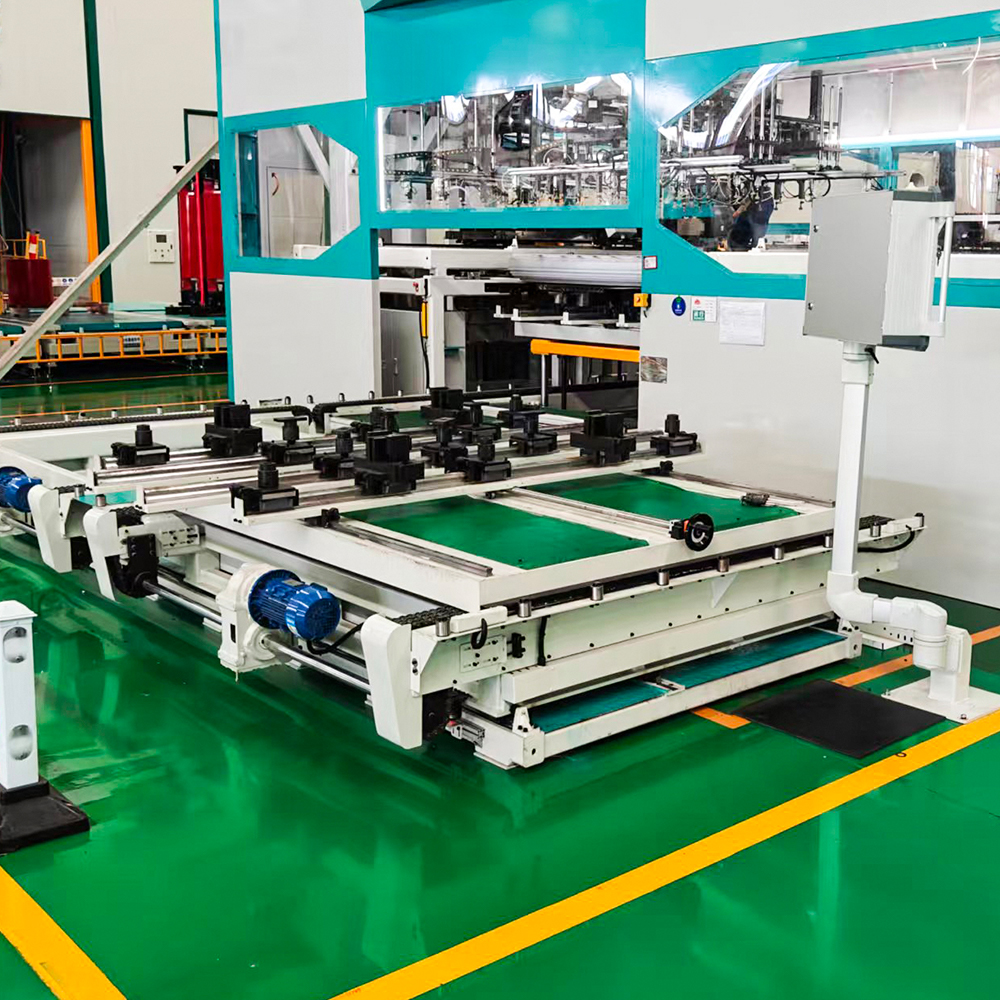

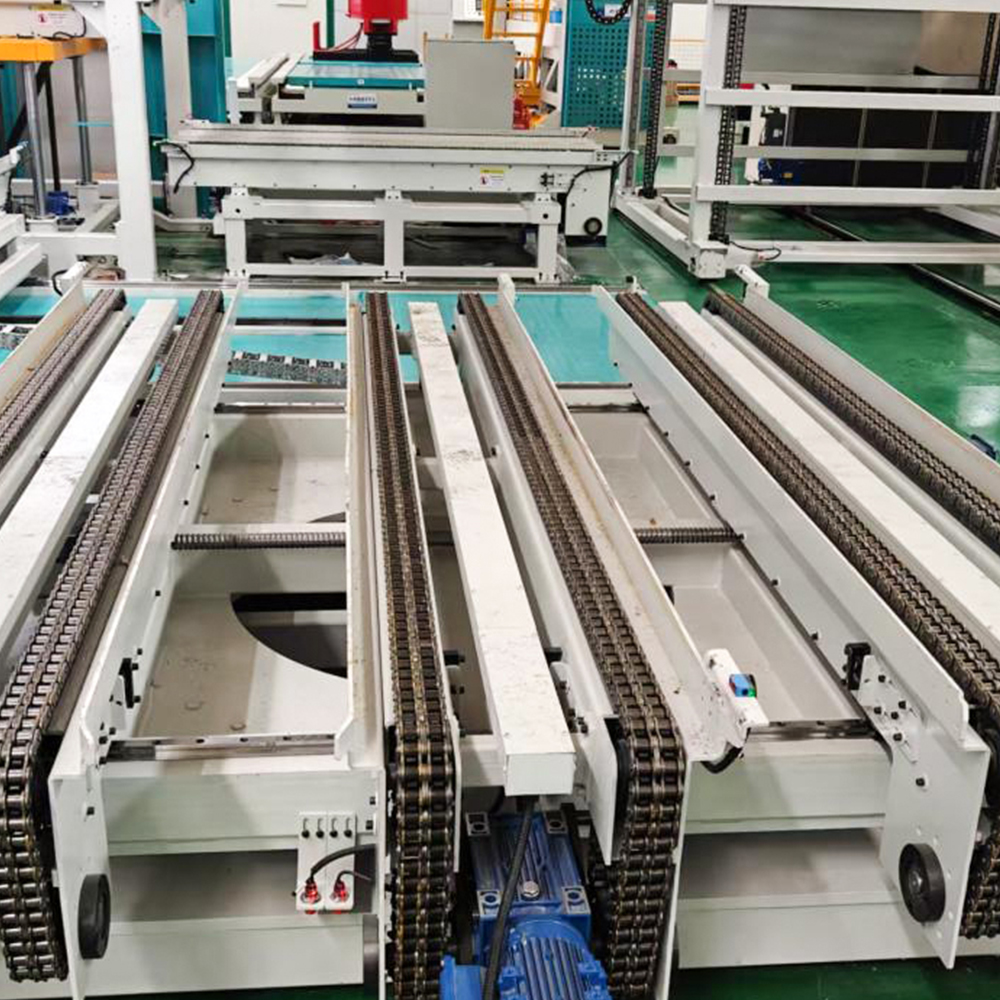

3. A verem végének jelzése: Amint a mag eléri a kívánt rétegszámot, a rendszer elindít egy szállítószalagot, amely a kész köteget a szalagozó állomásra mozgatja.

4. Integrált vezérlő és adatkezelő rendszer

Míg a három mechanikus modul a fizikai halmozást hajtja végre, addig az intelligencia a LXD-260-2 offline transzformátormag rakodósor a Siemens-alapú PLC-ben és a szabadalmaztatott HMI szoftverben található. Ez a vezérlőréteg kezeli a recepttárolást (akár 1000 magterv), nyomon követi az egyes lapok eredetét a nyíróvonaltól, és részletes gyártási naplót készít a minőség nyomon követhetősége érdekében. A termelés ütemezéséhez és a készletkezeléshez is kapcsolódik az ügyfél ERP rendszeréhez.

Ez a digitális integráció kulcsfontosságú megkülönböztető tényező: a rendszer automatikusan újrasorolja a rétegeket, ha egy hibás lapot elutasítanak, így biztosítva, hogy a végső mag mindig megfeleljen a szükséges laminálási számnak és lépésközi mintának. A távoli diagnosztika biztonságos átjárón keresztül engedélyezett, ami lehetővé teszi Jiangsu Jingtianxia Electric Technology Co., Ltd. támogató mérnökök, hogy helyszíni látogatások nélkül segítsenek a hibaelhárításban – ez a szolgáltatás a tengerentúli ügyfelek által nagyra értékelt.
