Miért fontos a késhézag és az átfedés szabályozása a HJ-DZ-300 nyírási minősége szempontjából?

A transzformátormag-laminálások precíziós gyártása során a nyírási folyamat közvetlenül meghatározza a kész mag mágneses teljesítményét, halmozási tényezőjét és méretpontosságát. A szilíciumacél nyírósor összes állítható paramétere közül a fűrészlaphézag és a pengeátfedés a két legkritikusabb változó, amelyek elválasztják a kiváló minőségű kimenetet az elutasított anyagoktól. A HJ-DZ-300 szilíciumacél nyírósor , ezen beállítások elsajátítása nem pusztán karbantartási rutin – ez a sarokköve a következetes, sorjamentes és méretstabil laminálás elérésének. Ez a cikk megvizsgálja, hogy ezek a paraméterek miért igényelnek szigorú ellenőrzést, hogyan hatnak egymásra a gép szervo-vezérelt architektúrájával, és milyen gyakorlati előnyökkel járnak a gyártók a pontos kalibrálásból.

1. A nyírás fizikai alapja: Miért számít a hézag és az átfedés?

A nyírás törésen alapuló folyamat, nem vágási művelet. Amikor a felső penge leereszkedik az alsó pengéhez, benyomja a szilícium acéllemezt, repedéseket okozva, amelyek mindkét oldalról terjednek, amíg nem találkoznak. Penge hézag – a felső és az alsó lapát közötti vízszintes rés – meghatározza, hogy ezek a repedésvonalak hol metszik egymást. Ha a hézag túl nagy, a repedések elkerülik egymást, durva, szakadt élt, markáns sorjakkal és széles törési zónával hozva létre. Ha a hézag túl kicsi, a pengék túlzott igénybevételt fejtenek ki, ami felgyorsítja a kopást és hőt termel, ami megváltoztathatja a szemcseorientált szilíciumacél mágneses tulajdonságait.

Penge átfedés , fordítva, a felső penge függőleges behatolási mélysége az alsó penge vágóélén túl. Ez a paraméter szabályozza az egyidejű kompressziónak és feszítésnek kitett anyag mennyiségét. Az elégtelen átfedés tökéletlen szétválasztáshoz vezet, így fülek vagy lelógó szálak maradnak, amelyek károsítják a későbbi halmozási műveleteket. A túlzott átfedés növeli a súrlódást és a penge elhajlását, szélhullámokat és mikrorepedéseket okozva, amelyek rontják a laminálás halmozási tényezőjét. A HJ-DZ-300 szilíciumacél nyírósor , mindkét paramétert szűk tűréshatáron belül kell beállítani – jellemzően az anyagvastagság 5–8%-ánál a hézag és a 0,23–0,35 mm-es szilíciumacél esetén 0,3–0,5 mm közötti átfedés –, hogy elérjük a sorjamagasság 0,03 mm alatt a transzformátor magszabványai megkövetelik.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. integrálta ezt a fizikai megértést a HJ-DZ-300 szilíciumacél nyírósor digitális pengerés-beállító rendszerrel szerelve fel. Ellentétben a kézi alátét alapú beállításokkal, ez a rendszer szervohajtású ékeket használ, amelyek lehetővé teszik a kezelők számára, hogy tárolják és előhívják a hézag/átfedés értékeket a különböző anyagminőségekhez. Ez a funkció közvetlenül kezeli a tekercsek tételkülönbségei által okozott változékonyságot, biztosítva, hogy a szilíciumacél nyíró berendezés megőrzi az ismételhető pontosságot a gyártási folyamatok során.

2. Nyírási minőségi tényezők osztályozása a HJ-DZ-300-on

Ahhoz, hogy szisztematikusan megértsük, miért létfontosságú a pengeszabályozás, a nyírási minőségi jellemzőket három egymással összefüggő kategóriába sorolhatjuk: élgeometria, méretstabilitás és anyagintegritás. Mindegyik kategória eltérően reagál a hézag- és átfedés-beállításokra, és mindegyik közvetlenül befolyásolja a transzformátor végső mag teljesítményét.

2.1 Élgeometria: Sorja magassága és átborulás

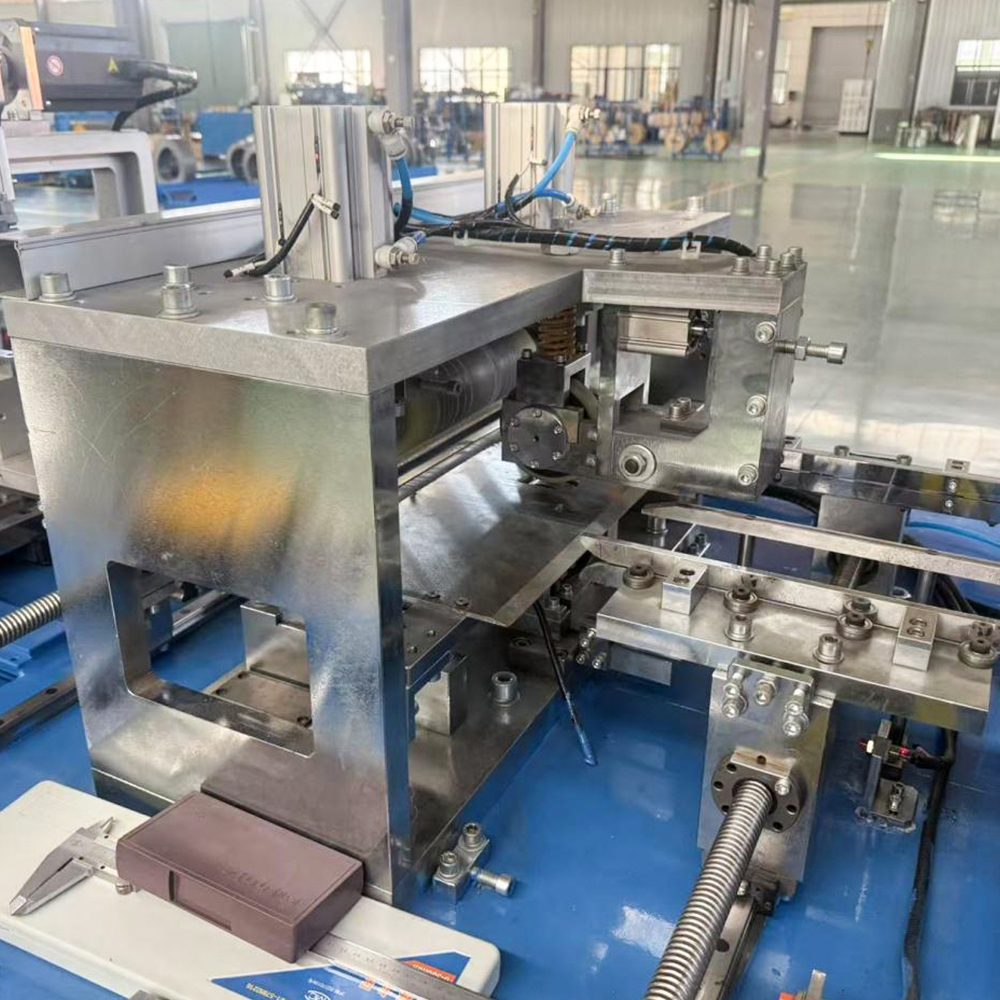

Az élgeometria a nyírási minőség leglátványosabb mutatója. A sorja – a megemelt, éles kiemelkedések a vágott él mentén – elsősorban a fűrészlap hézagával szabályozható. A HJ-DZ-300 szilíciumacél nyírósor , a Siemens mozgásvezérlő rendszere valós időben figyeli a lapátok helyzetét, kompenzálva a folyamatos működés során bekövetkező hőtágulást. Ha a hézag egy adott anyagvastagsághoz van optimalizálva (pl. 0,27 mm), a törési síkok tökéletesen illeszkednek, minimális borulás mellett tiszta törést eredményezve (a felső él lekerekített mélyedése). A túlzott hézag növeli a borulási mélységet, ami csökkenti az effektív mágneses keresztmetszet területét és növeli az örvényáram veszteségeit az összeszerelt magban.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. külön kalibrációs eljárást biztosít a HJ-DZ-300 nyírórendszer , minden új tekercsből tesztcsíkokat használva az élek minőségének ellenőrzésére a teljes gyártás előtt. Ez a gép HMI-jében dokumentált eljárás a mért sorjamagasságon alapuló fokozatos hézagbeállításon vezeti végig a kezelőket, biztosítva, hogy az élgeometria az ISO 9013:2017 tűréshatárain belül maradjon még nagy áteresztőképességű minőségek, például 23ZH85 feldolgozásakor is.

2.2 Méretstabilitás: hosszpontosság és négyszögletesség

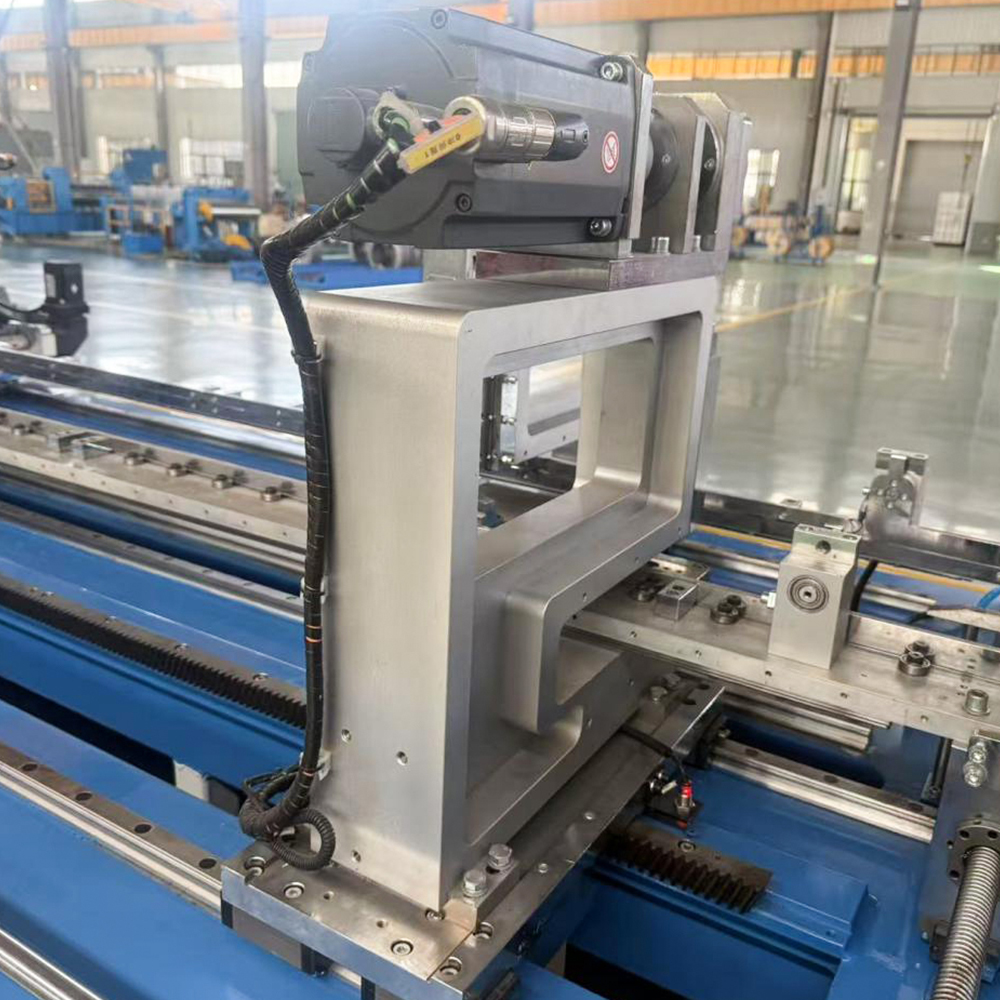

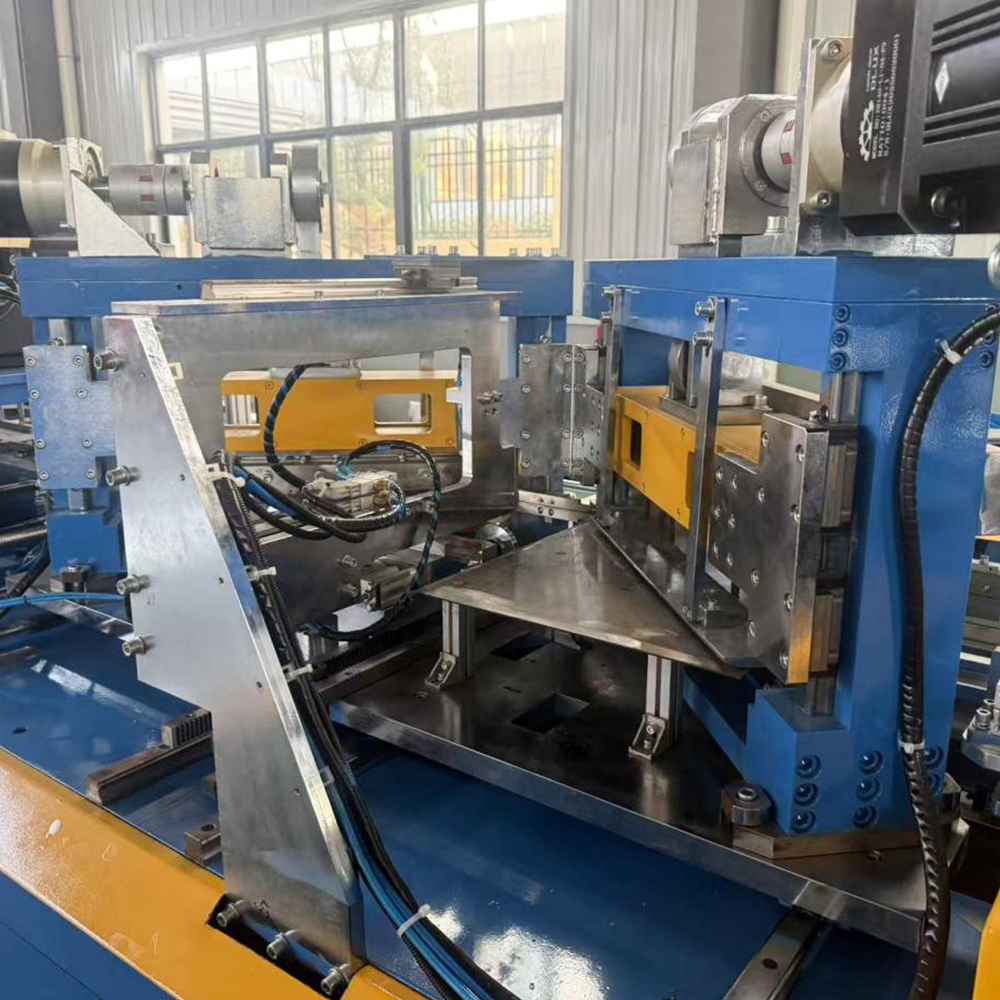

Míg sokan azt feltételezik, hogy a hossz pontossága kizárólag az adagológörgő szervójától függ, a lapátok átfedése közvetetten befolyásolja a méretstabilitást. Ha az átfedés túl magasra van állítva, a felső fűrészlap kissé elhajlik a behatolás során, így kúpos vágás jön létre, amely eltér a programozott nyírási vonaltól. Ez a hatás felerősödik a keskenyebb (50 mm szélesség alatti) csíkokon, ahol a lapát elhajlása a szalag szélességének jelentős százalékát teszi ki. A HJ-DZ-300 szilíciumacél nyírósor mérsékli ezt a merev C-keret kialakítása és az előre betöltött lineáris vezetők révén, de az átfedést továbbra is kalibrálni kell, hogy megfeleljen az anyag folyáshatárának. Például az erősen szemcseorientált, nagyobb keménységű acélok enyhén csökkentett átfedést igényelnek a penge elhajlásának megakadályozása érdekében, míg az alacsonyabb minőségű nem orientált acélok elviselik a mélyebb behatolást.

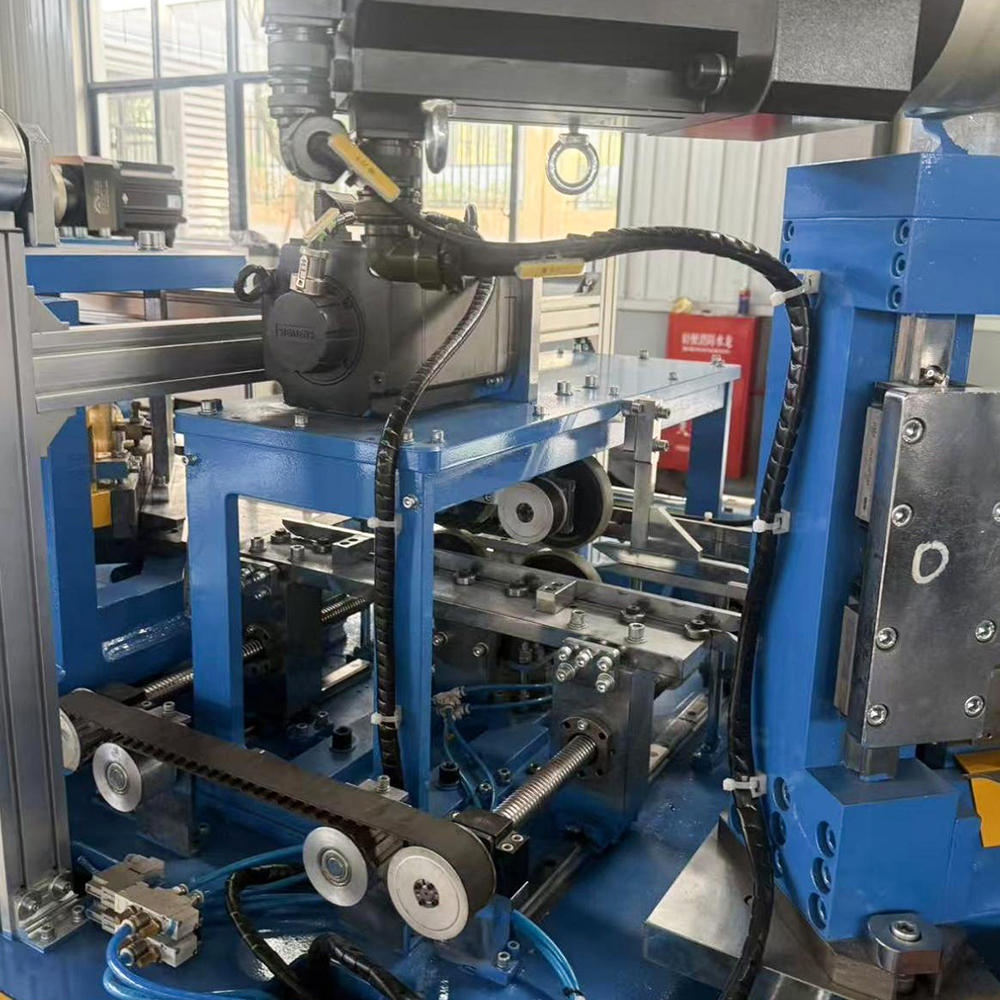

Továbbá a gépé teljesen szervo-vezérelt architektúra integrálja a nyírást a lyukasztási műveletekkel (lyukasztás és V-lyukasztás) egyetlen menetben. A nem megfelelő átfedés okozta mérethiba átterjed a lyukasztott elemekre, rosszul igazítva a halmozási lyukakat, és befolyásolja a mag összeállítását. A digitális átfedés vezérlés a HJ-DZ-300 nyírózsinór lehetővé teszi a kezelők számára, hogy átfedési értékeket állítsanak be 0,01 mm-es felbontással, ami kritikus fontosságú a nagy hatékonyságú elosztó transzformátormagokhoz szükséges ±0,05 mm-es hossztűrés fenntartásához.

2.3 Az anyag integritása: feszültség, bevonat és mágneses tulajdonságok

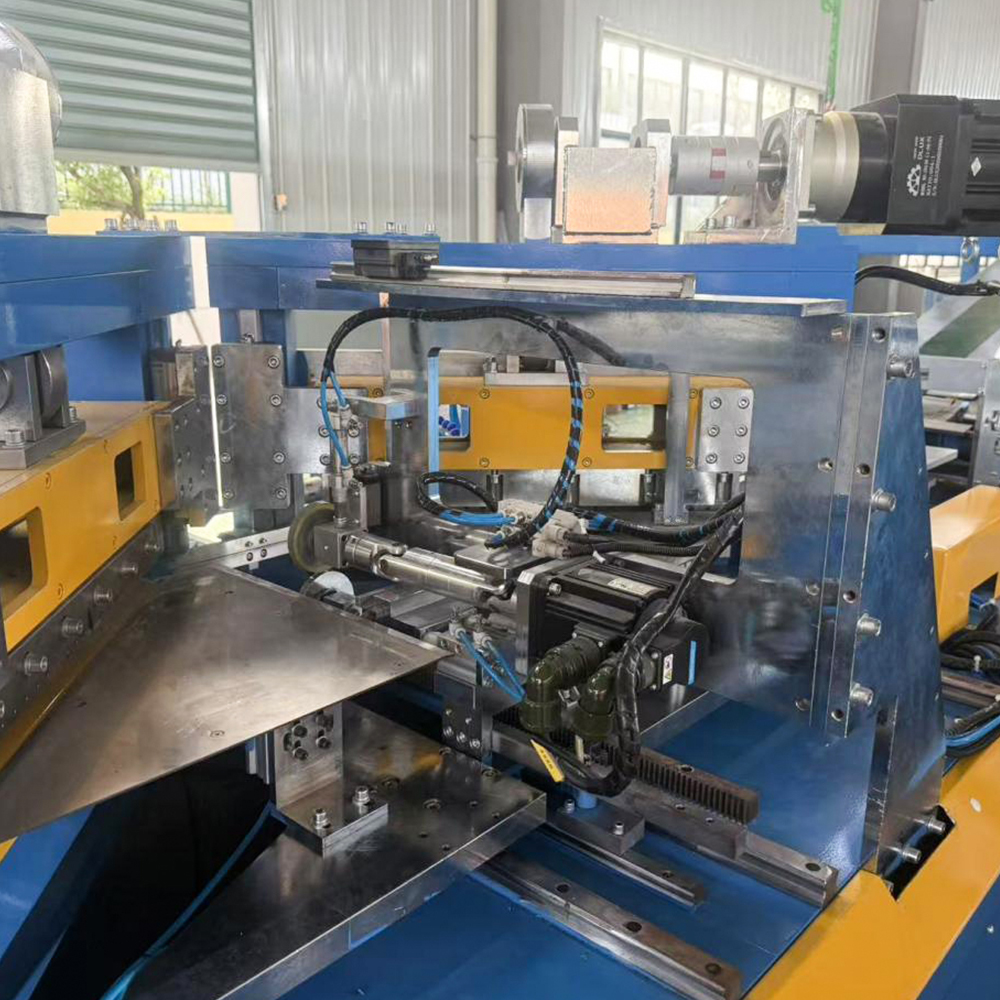

A szilícium acélt szigetelő réteggel (általában C-5 vagy C-6 bevonattal) vonják be, hogy minimalizálják a rétegek közötti örvényáram veszteségeket. A túlzott pengehézag vagy átfedés további nyírófeszültséget idéz elő, amely a bevonatot a vágott él mentén leválhatja vagy mikrorepedezheti. Még akkor is, ha a sorját eltávolítják egy következő sorjázási lépésben, a mögöttes anyagfeszültség megmarad. A HJ-DZ-300 szilíciumacél nyírósor csökkenti ezt a kockázatot azáltal, hogy a alacsony zajszintű, kis ütésű nyírási sorrend amely szabályozott gyorsulási profilokat használ a ramhoz. Ez a sorrend az optimalizált átfedéssel kombinálva biztosítja, hogy a képlékeny deformációs zóna legfeljebb 0,5 mm-re nyúljon ki a vágott éltől, megőrizve a szemcse orientációját és a bevonat adhézióját a mag aktív tartományában.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. ezt a megközelítést 0,30 mm-es M4-es minőségű acélon végzett kiterjedt teszteléssel igazolta, bizonyítva, hogy a megfelelő pengebeállítások akár 8%-kal is csökkentik a magveszteség csökkenését a rosszul beállított vezetékekhez képest. Ez a teljesítményelőny különösen értékes a prémium hatásfokú transzformátorok magjait gyártó gyártók számára, ahol minden watt veszteségcsökkentés kézzelfogható energiamegtakarítást jelent a termék életciklusa során.

A fenti táblázat összefoglalja, hogy az egyes minőségi tényezők hogyan kapcsolódnak a pengeparaméterekhez és a megfelelő műszaki intézkedésekhez HJ-DZ-300 szilíciumacél nyírósor . Ez a szisztematikus megközelítés lehetővé teszi a kezelők számára, hogy az adott megrendelés legkritikusabb hibamódja alapján rangsorolják a beállításokat.

3. Gyakorlati ellenőrzési stratégia és működési előnyök

Hatékony pengehézag és átfedés-szabályozás megvalósítása a HJ-DZ-300 szilíciumacél nyírósor strukturált munkafolyamatot követ, amely egyesíti a beállítás előtti érvényesítést, a folyamat közbeni figyelést és az adaptív kompenzációt. Az alábbiakban bemutatjuk az ajánlott lépésenkénti eljárást, amelynek végrehajtására a Jiangsu Jingtianxia Electric Technology Co., Ltd. minden ügyfelet betanít a gép üzembe helyezése és a heti karbantartás során.

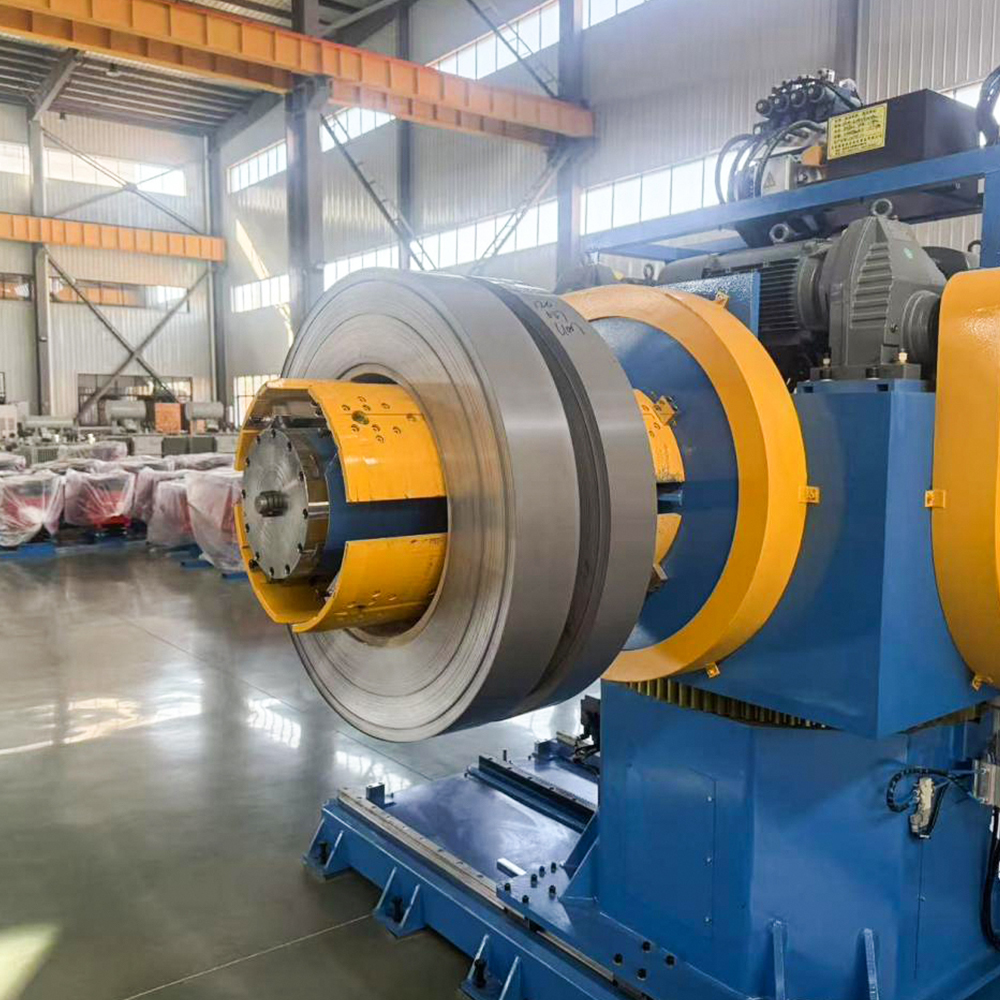

1. Anyag minősítés – Mérje meg minden új tekercs tétel tényleges vastagságát és keménységét a beépített vastagságmérővel; írja be ezeket az értékeket a vezérlőpanelbe, hogy automatikusan újraszámolja az ajánlott távolságot (a vastagság 5–8%-a) és az átfedés alapértékét.
2. Tesztvágás érvényesítése – Futtasson le 10–15 tesztcsíkot a számított beállításokkal; mérje meg a sorja magasságát digitális mikrométerrel, és ellenőrizze a borulási mélységet egy optikai komparátor segítségével. Állítsa be a távolságot 0,005 mm-es lépésekben, amíg a sorja magassága 0,03 mm alá nem stabilizálódik.
3. Dinamikus átfedési hangolás – Fokozatosan növelje az átfedést az alapértéktől addig, amíg a vágásél egyenletes nyírási zónát nem mutat (kb. az anyagvastagság 1/3-a). Ha szélhullámok jelennek meg, csökkentse az átfedést 0,02 mm-rel, és ellenőrizze a hossz pontosságát egy koordináta mérőgépen.
4. Tárolja az optimalizált receptet – Mentse el a végső hézag és átfedés értékeket a gép receptadatbázisában az adott anyagminőség és vastagság alatt. Ez lehetővé teszi az azonnali visszahívást a jövőbeli futtatásokhoz, kiküszöbölve a próba-hiba késéseket.
5. Időszakos újraellenőrzés – 8 gyártási óránként vagy 5000 nyírási ciklus után futtasson egy gyors tesztcsíkot a pengekopás kimutatására; használja az automatikus kopáskompenzációs funkciót, amely fokozatosan állítja be a hézagot az egyenletes élminőség megőrzése érdekében.

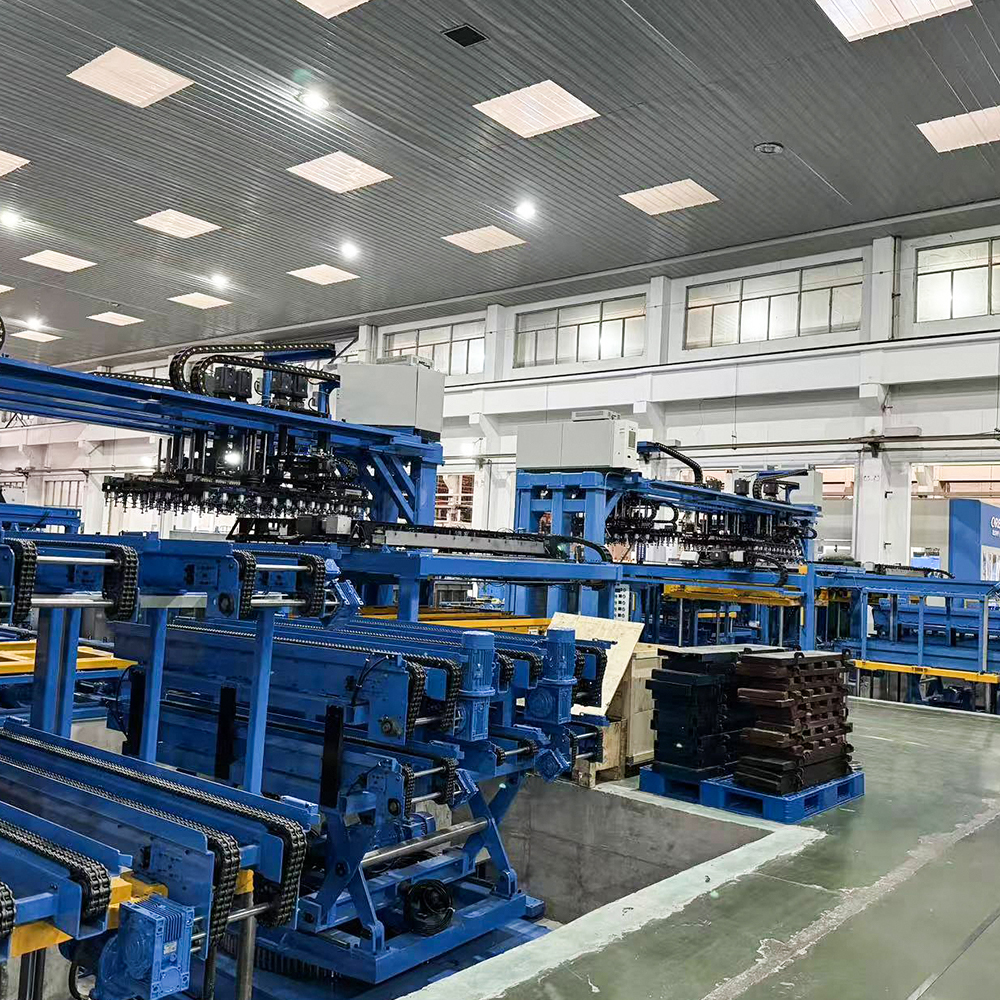

Azok a gyártók, akik ezt az ellenőrzési stratégiát alkalmazzák, számos számszerűsíthető előnyről számolnak be. Először is, az élhibák miatti selejt aránya a tipikus 3–5%-ról 0,8% alá csökken, közvetlenül javítva az anyaghozamot – ez kritikus tényező a szemcseorientált szilíciumacél magas költsége miatt. Másodszor, a penge élettartama körülbelül 40%-kal meghosszabbodik, mivel az optimális átfedés csökkenti az ütközési terhelést és az egyenetlen kopást. Harmadszor, a mag halmozási tényezője 0,5–1,0 százalékponttal javul, ami vagy kisebb magtérfogatot jelent ugyanazon VA-besorolás mellett, vagy nagyobb hatékonyságot ugyanazon alapterület mellett. Ezeket az előnyöket folyamatosan elérik a HJ-DZ-300 nyíró platform , így előnyben részesített választás azoknak a gyártóknak, akik nem engedhetik meg maguknak a kések újraélezésének leállását.

A Jiangsu Jingtianxia Electric Technology Co., Ltd. ezeket a működési előnyöket egy átfogó értékesítés utáni csomaggal támogatja, amely magában foglalja a Siemens vezérlőhöz való távoli diagnosztikai hozzáférést, amely lehetővé teszi a szakértő technikusok számára a pengeparaméterek finomhangolását még a műszakon kívüli órákban is. Ez a támogatási szint a gép belső mechanikai merevségével kombinálva biztosítja, hogy a HJ-DZ-300 szilíciumacél nyírósor konzisztens teljesítményt biztosít a különböző gyártási forgatókönyvek között – a kis szériás prototípus magoktól a szabványos E-I laminálások nagy volumenű futtatásáig.
