Mire használják a transzformátoriparban a mag keresztirányú vágógépet?

A modern transzformátorgyártás ökoszisztémájában a precizitás és a hatékonyság nem csupán működési cél, hanem a termékmegbízhatóság és a költségkontroll alapvető követelményei. Ennek a precíziós környezetnek a középpontjában a mag keresztirányú vágógépek , a speciális berendezések kategóriája, amelyek a szilíciumacél lemezek transzformátormag laminálásához szükséges pontos méretekre való feldolgozására szolgálnak. Az általános célú nyíró- vagy hasítósorokkal ellentétben ezeket a gépeket úgy tervezték, hogy kezeljék a szemcseorientált elektromos acélok egyedi fizikai tulajdonságait, biztosítva a minimális sorjaképződést, a pontos szögvágásokat és az egyenletes halmozási tényezőket. Ez a cikk átfogó technikai vizsgálatot ad arról, hogyan mag keresztirányú vágógépek a transzformátoriparon belüli funkciója, azok elsődleges besorolása és a modern intelligens gyártási munkafolyamatokban betöltött kritikus szerepük.

A transzformátormag, amelyet általában vékony szilíciumacél rétegekből készítenek, meghatározza az egység mágneses hatásfokát, az üresjárati veszteségeket és az általános hőteljesítményt. Bármilyen eltérés a vágás hosszában, négyszögletességében vagy élminőségében közvetlenül megnövekedett örvényáram veszteségeket vagy hallható zajt eredményez. Ezért mag keresztirányú vágógépek nem önálló ollók, hanem integrált rendszerek, amelyek adagolómechanizmusokat, egyengető egységeket, precíziós mérési kódolókat és nagy sebességű lyukasztó- vagy hornyolóállomásokat foglalnak magukban. Teljes hasznosságuk értékeléséhez elengedhetetlen a jelenlegi piacot meghatározó három fő termékkategória megvizsgálása: nagy sebességű moduláris vágósorok , precíziós CNC keresztirányú olló , és integrált rakodó- és vágórendszerek . Mindegyik kategória különálló gyártási méretekkel, anyagminőséggel és automatizálási követelményekkel foglalkozik, így a gyártók számára személyre szabott megközelítést kínál a maggyártáshoz.

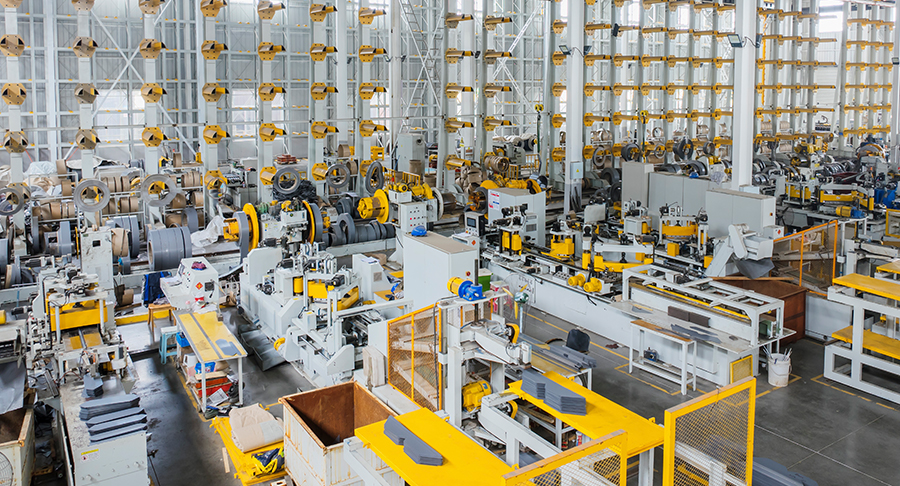

1. Nagy sebességű moduláris vágósorok

Az első fő osztályozás magában foglalja nagy sebességű moduláris vágósorok , melyeket a nagy transzformátorgyártókra jellemző folyamatos, nagy áteresztőképességű műveletekre terveztek. Ezeket mag keresztirányú vágógépek 120 méter/perc feletti vonalsebességgel működnek, szervohajtású adagolóhengerekkel és valós idejű hosszkompenzációs algoritmusokkal. Ennek a kategóriának a meghatározó jellemzője a moduláris felépítés – a vonal bővíthető további lyukasztó egységekkel, V-bemetsző állomásokkal, vagy akár automatikus egymásra rakható szállítószalagokkal az alapkeret cseréje nélkül. Az elosztó transzformátorokat nagy mennyiségben gyártó gyártók számára ez a modularitás egyértelmű utat kínál a kapacitásbővítéshez, miközben védi a kezdeti tőkebefektetést.

Funkcionálisan a nagysebességű moduláris vonal egy lecsévélővel kezdődik, amely legfeljebb 25 tonnás tekercseket kezel, majd egy precíziós szintezővel kezdődik, amely eltávolítja a tekercskészletet. A vágóállomás forgóollót vagy guillotine pengét használ, amelyet nagy nyomatékú váltakozó áramú motor hajt meg, így ±0,05 mm tűréssel érhető el a vágási hossz. A fejlett modellek optikai élérzékeléssel kompenzálják az anyagvándorlást, biztosítva, hogy a keresztirányú vágás tökéletesen merőleges maradjon a hengerlési irányra. Ez a kategória kiemelkedik szabványos M4 és M5 minőségű szilíciumacélok feldolgozásában, amelyeket általában 10 MVA-ig terjedő olajbemerítésű transzformátorokban használnak. Az elsődleges megkülönböztető képesség az állandó minőség fenntartása nagy sebességnél, miközben támogatja a gyors váltást a különböző magkialakítások között, jellemzően 15 percen belül.

Jiangsu Jingtianxia Electric Technology Co., Ltd. kifejlesztett egy szabadalmaztatott, nagy sebességű moduláris vonalat, amely valós idejű vastagságfigyelést és adaptív fűrészlaphézag-beállítást tartalmaz, megválaszolva a nagy sebességű vágás egyik legmaradandóbb kihívását – a sorja növekedését a hosszabb gyártási sorozatok során. A több mint 46 házon belüli műszaki szakemberrel a vállalat finomította előtolásvezérlő algoritmusait, hogy a hagyományos rendszerekhez képest 40%-kal csökkentse a hosszeltérést. Ezt a megoldást különösen nagyra értékelik az amorf ötvözet magokat gyártó ügyfelek, ahol a kisebb élhibák is jelentős összeszerelési nehézségeket okozhatnak.

• Maximális vágási sebesség: 150 m/perc aktív rezgéscsillapítással.
• Integrált lyukasztási kapacitás: ciklusonként akár 4 bevágás programozható mélységgel.
• Automatikus hulladékgyűjtés és éllevágás a folyamatos működés érdekében.
• A gyári MES rendszerekkel kompatibilis távdiagnosztikai interfész.

Más kategóriákkal összehasonlítva a nagy sebességű moduláris vonal a legalacsonyabb alkatrészköltséget kínálja hosszú gyártási folyamatokhoz, de nagyobb alapterületet és kifinomultabb kezelői képzést igényel. Stabil termékportfólióval rendelkező, dedikált transzformátorgyárak számára előnyös választás.

2. Precíziós CNC keresztirányú olló

A második kategória tartalmazza precíziós CNC keresztirányú olló , amelyek a pontosságot és a rugalmasságot helyezik előtérbe a nyers átviteli teljesítménnyel szemben. Ezeket mag keresztirányú vágógépek jellemzően üzemi környezetben vagy prototípus-fejlesztéshez használják, ahol a vágási hossza gyakran változik, és az anyagminőség a szabványos szilíciumacéltól az ultravékony, nagy áteresztőképességű ötvözetekig terjed. A moduláris vonalakkal ellentétben a precíziós ollók merev C-vázszerkezetet és hidromechanikus pengeműködtető rendszert alkalmaznak, amely tiszta, merőleges vágást biztosít minimális pengehajlítással, 1000 mm-es szélességben akár ±0,02 mm-es tűréseket is elérve.

A precíziós olló működési munkafolyamata magában foglal egy szervohajtású görgős adagolót abszolút jeladókkal, egy programozható hátmérőt a hossz beállításához, és egy digitális vezérlőpanelt, amely akár 500 vágási programot tárol. Megkülönböztető műszaki jellemzője a alkalmazkodó, menet közben képesség, ahol a nyírás elindítja a vágást, miközben az anyag még mozgásban van, csökkentve a ciklusidőt a pontosság veszélyeztetése nélkül. Ez ideálissá teszi a kategóriát a lépcsőzetes magok és az interleave kötések előállításához, ahol minden laminálás kissé eltérő méreteket igényel az optimális mágneses fluxuseloszlás eléréséhez. A gépek akár 45 fokos gérvágást is támogatnak, kiterjesztve alkalmazásukat a tekercsmagos transzformátorokra.

A tipikus alkalmazási forgatókönyvek közé tartoznak a javító- és karbantartó műhelyek, kutatólaboratóriumok, valamint a vasúti vagy tengeri alkalmazásokhoz használt speciális transzformátorok kis szériás gyártói. A megkülönböztetés előnye abban rejlik, hogy törékeny anyagokat – például 0,18 mm vastagságú, nagy indukciós acélokat – anélkül lehet feldolgozni, hogy élrepedések vagy rétegválás keletkeznének, ami gyakran a nagy sebességű forgóollót sújtja. Ezenkívül a CNC interfész zökkenőmentes integrációt tesz lehetővé CAD rendszerekkel, lehetővé téve a vágási minták közvetlen importálását az alapvető tervezőszoftverből.

Jiangsu Jingtianxia Electric Technology Co., Ltd. precíziós nyírási változatot kínál, amely lézer alapú élellenőrző modullal van felszerelve, amely visszautasít minden 0,03 mm-nél nagyobb mikrosorját tartalmazó lapot, biztosítva, hogy csak hibamentes laminálás kerüljön a halmozási állomásra. Ez a képesség illeszkedik a vállalat szélesebb portfóliójához, amely magában foglalja az intelligens rakodóberendezéseket és az automatizált raktározást, így egy zárt hurkú minőségbiztosítási rendszert hoz létre. A precíziós nyírási kategória, bár lassabb, mint a moduláris vonalak, kiváló felületi minőséget biztosít, és gyakran kiegészítő gépként alkalmazzák a nagy keverékű, kis mennyiségű megrendelésekhez.

1. Állítsa be a kívánt vágási hosszt és gérszöget az érintőképernyős HMI-n keresztül.
2. Töltse fel a tekercset, és indítsa el az automatikus egyengetési ciklust.
3. Végezzen próbavágást és ellenőrizze a méreteket az integrált optikai komparátor segítségével.
4. A termelés megkezdése; a rendszer automatikusan beállítja az előtolás kompenzációt a kódoló valós idejű visszajelzései alapján.

A költség-haszon szempontjából a precíziós CNC ollók teljesítményegységenként magasabb kezdeti befektetést igényelnek, de páratlan rugalmasságot kínálnak, így nélkülözhetetlenek a különféle vevői specifikációkat kielégítő transzformátorgyártók számára.

3. Integrált halmozó- és vágórendszerek

A harmadik és technológiailag legfejlettebb kategória a integrált rakodó- és vágórendszer , amely a keresztirányú vágást a robotizált halmozással egyesíti egyetlen folyamatos folyamatban. Ezeket mag keresztirányú vágógépek nem pusztán vágószerszámok, hanem teljes munkacellák, amelyek a tekercskészletet összeszerelésre kész magcsomagokká alakítják. A rendszer egy felfelé irányuló vágómodulból áll – jellemzően egy precíziós olló vagy egy nagy sebességű forgóvágó –, amelyet egy szállítószalag követ, amely a vágott laminátumokat egy többtengelyes portálrobothoz vagy egy delta-stílusú pick-and-place egységhez táplálja. A robot minden egyes laminálást előre meghatározott egymásra rakási sorrendben rendez, szükség szerint ragasztót vagy reteszelő nyomást alkalmazva.

Az alapvető műszaki innováció a valós idejű regisztráció ellenőrzése , ahol a vágómodul és a rakodórobot egy élérzékelőkből és látókamerákból származó közös koordinátarendszeren osztozik. Ez biztosítja, hogy minden réteg 0,01°-nál jobb szögpontossággal kerüljön egymásra, ami kritikus a nagy hatásfokú transzformátorok (IE4 és magasabb) magveszteségének csökkentése szempontjából. A rendszer tartalmaz egy integrált mérőállomást is, amely rétegenként kiszámítja a halmozási tényezőt, azonnali visszajelzést adva a folyamat beállításához. Ezt a kategóriát elsősorban a nagy teljesítményű transzformátorokhoz (50 MVA felett) és a vontatási transzformátorokhoz használják, ahol a mag súlya és szimmetriája közvetlenül befolyásolja a dinamikus teljesítményt.

Az önálló vágáshoz és kézi halmozáshoz képest az integrált rendszer akár 70%-kal csökkenti a munkaerő-függőséget és kiküszöböli a kezelés okozta sérüléseket, ami különösen előnyös a vékony (0,15 mm) anyagoknál. A rendszer bonyolultsága azonban kifinomult szoftvert igényel a minták generálásához, a rétegsorrendhez és az ütközések elkerüléséhez. A mechanikus, pneumatikus és vizuális alrendszerek szinkronizált működése miatt magasabb szintű előrejelző karbantartást is igényel.

Jiangsu Jingtianxia Electric Technology Co., Ltd. Ázsia számos 1. szintű transzformátorgyárában telepítette integrált rakodó- és vágórendszereit, így dokumentáltan 25%-kal csökkentette a mag összeszerelési ciklusidejét. A cég szabadalmaztatott, 46 professzionális műszaki tehetségből álló csapata által kifejlesztett halmozási algoritmusok figyelembe veszik az anyagok vetemedését és a vastagság változásait, dinamikusan beállítva a robot felvevő erejét és elhelyezési szögét. Ez a megoldás a vállalat egyablakos intelligens portfóliójának része, amely automatizált logisztikai vonalakat és raktárrendszereket is magában foglal, alátámasztva elkötelezettségét a teljes körű digitális gyártási megoldások iránt az energiaipar számára.

Ezen a három kategóriás kereten keresztül nyilvánvalóvá válik, hogy a megfelelő kiválasztásakor mag keresztirányú vágógépek függ a termelési mennyiség, az anyagok sokféleségének és az integrációs szintnek a későbbi összeszereléssel való egyensúlyától. Jiangsu Jingtianxia Electric Technology Co., Ltd. Ezt a sokféleséget úgy kezeli, hogy mindhárom konfigurációt kínál, erős értékesítés utáni szervizhálózattal és folyamatoptimalizálási tanácsadással. A vállalat a magfizika mélyreható ismerete, a kulcsfontosságú mechanikai alkatrészek házon belüli gyártásával kombinálva lehetővé teszi, hogy az egyes gépek paramétereit az ügyfél által megkövetelt speciális mágneses acélminőséghez és maggeometriához igazítsa. Akár a maximális áteresztőképesség, akár a maximális precizitás, akár a teljes automatizálás a prioritás, a modern transzformátoripar ezekre a speciális vágórendszerekre támaszkodik, hogy megőrizze versenyképességét az egyre hatékonyabban vezérelt globális piacon.

Gyakran Ismételt Kérdések

1. kérdés: Mi az elsődleges különbség a nagy sebességű moduláris vonal és a precíziós CNC nyíró között?

A nagy sebességű moduláris vonal az áteresztőképességet részesíti előnyben, és szabványos maglaminálások folyamatos, nagy volumenű gyártására tervezték, jellemzően 120 m/perc feletti sebességet érnek el, mérsékelt (±0,05 mm) tűréshatár mellett. Ezzel szemben a precíziós CNC olló a pontosságra és a rugalmasságra összpontosít, szűkebb tűréseket (±0,02 mm) és gyorsabb váltási időt biztosít, így alkalmas vegyes anyagú és rövid távú munkákhoz. A moduláris vonal költséghatékonyabb tömeggyártás esetén, míg a nyíró kiváló élminőséget kínál az igényes mágneses kialakításokhoz.

2. kérdés: Hogyan javítják az integrált halmozási és vágórendszerek a mag minőségét a különálló folyamatokhoz képest?

Az integrált rendszerek kiküszöbölik a kézi mozgatást a vágás és a halmozás között, csökkentve az élek sérülésének, eltolódásának és szennyeződésének kockázatát. Lehetővé teszik a valós idejű regisztrációs visszacsatolást is, biztosítva, hogy minden laminálás 0,01°-nál jobb szögpontossággal kerüljön elhelyezésre. Ez közvetlenül csökkenti a magveszteséget és javítja a transzformátor hatékonyságát. Ezenkívül a rendszer automatikusan elutasítja a tűréshatáron túli laminálásokat, megakadályozva, hogy hibás rétegek kerüljenek a magcsomagba.

Q3: Milyen típusú mag keresztirányú vágógépek a Jiangsu Jingtianxia Electric Technology Co., Ltd. erre szakosodott?

Jiangsu Jingtianxia Electric Technology Co., Ltd. mindhárom fő kategóriát – nagy sebességű moduláris vonalakat, precíziós CNC ollót és integrált rakodórendszereket – gyárt és integrál. A cég testreszabott megoldásokat is kínál az amorf és nanokristályos maganyagokhoz. A több mint 46 műszaki szakértővel rendelkező cég az intelligens vezérlőalgoritmusokra és a prediktív karbantartási funkciókra összpontosít, teljes készletet kínálva az egyes gépektől a teljesen automatizált maggyártó műhelyekig.

4. kérdés: A precíziós CNC olló képes kezelni a lépcsős transzformátormagok gérvágásait?

Igen, a legtöbb precíziós CNC olló programozható gérvágó vágási képességgel van felszerelve, amely 0° és 45° közötti szögeket tesz lehetővé nagy ismételhetőség mellett. Ez a funkció elengedhetetlen a lépcsőzetes és átlapolt kötések előállításához, amelyek minimalizálják a fluxusszivárgást és csökkentik a zajt a nagy teljesítményű transzformátorokban. A nyíró merev váza és a szervovezérelt hátmérő biztosítja, hogy a hossz és a szög is a megadott tűréshatáron belül maradjon több ezer cikluson keresztül.
